Comment les indices IP affectent la durabilité des connecteurs de véhicules électriques

Les indices de protection IP sont importants car ils déterminent la résistance d'un connecteur à la poussière et à l'eau. Un indice approprié ralentit la corrosion, maintient la résistance de contact stable et réduit les temps d'arrêt imprévus. Connecteurs EV, il existe quelques nuances qui affectent directement la vie sur le terrain : les tests au jet d'eau et les tests d'immersion sont différents, les valeurs nominales peuvent changer lorsque la prise est accouplée ou non, et le côté véhicule utilise souvent des valeurs nominales à suffixe K conçues pour les projections et les lavages routiers agressifs.

Ce que vous indique réellement un indice IP

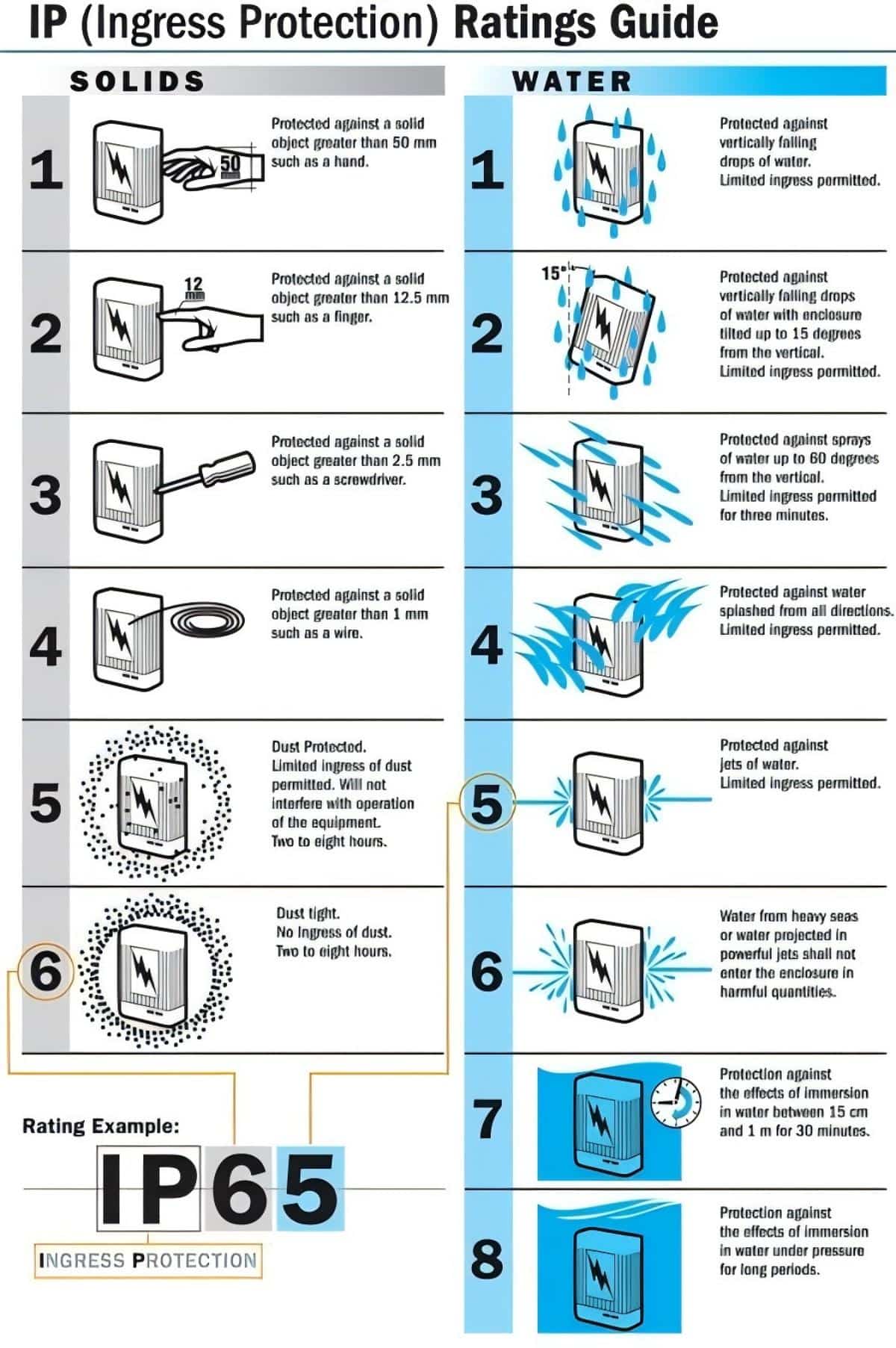

Un code IP utilise deux chiffres : le premier couvre la pénétration de particules solides ; le second couvre la pénétration d'eau. Les tests d'étanchéité ne sont pas cumulatifs. Réussir un test d'immersion ne garantit pas qu'un produit réussisse également des tests de projection d'eau puissants, et l'inverse est également vrai. C'est pourquoi certaines fiches techniques mentionnent deux indices d'étanchéité, par exemple IPX6 et IPX7, pour démontrer les performances en conditions de projection et d'immersion.

Pourquoi la protection contre les intrusions affecte la durée de vie du connecteur
L'humidité et les particules fines dégradent rapidement les contacts métalliques et peuvent compromettre les joints en polymère ou en élastomère. Une fois que les contaminants pénètrent dans la cavité de la broche ou à la sortie du câble :

•Lorsque la résistance de contact augmente, elle génère de la chaleur sous charge électrique.
• Le placage s'use plus rapidement et des arcs électriques mineurs peuvent se produire.
• Les joints vieillissent prématurément, surtout après un gel-dégel ou un lavage à pression répété.

Un connecteur doté d'un indice de protection IP adéquat limite les voies d'infiltration de poussière et d'eau dans la coque, la zone de contact et la zone de décharge de traction. Concrètement, cela se traduit par moins de pannes intermittentes, moins de déclenchements de protection et des intervalles de maintenance plus longs.

Accouplé ou non, et pourquoi « Câble-Out » mérite sa propre ligne

De nombreux assemblages présentent des niveaux de protection différents selon leur état :

• Accouplé (branché sur l'entrée) : l'interface est scellée, donc la protection contre l'eau est généralement plus élevée.
• Non accouplé (broches exposées) : la zone de contact est ouverte, la valeur nominale peut donc être inférieure.
• Sortie de câble (au niveau du serre-câble/surmoulage) : ce chemin a souvent sa propre valeur nominale car l'infiltration capillaire peut se déplacer le long des conducteurs si le joint est faible.

Lorsque vous examinez une spécification, recherchez des déclarations claires et spécifiques à l’État plutôt qu’un seul numéro de titre.

Entrées d'air des véhicules et suffixe K
Côté véhicule, on retrouve souvent les indices IP6K7, IP6K5, voire IP6K9K. Le suffixe K est utilisé pour les conditions routières avec une pression et des angles de pulvérisation définis, et parfois de l'eau à haute température. Il indique que l'entrée est conçue pour résister aux projections d'eau et aux lavages professionnels dans des limites définies. Il n'autorise pas l'application d'un jet chaud à haute pression directement sur une face exposée du connecteur, à courte distance.

Notes typiques que vous rencontrerez

Choisir la bonne note pour votre site

Dépôts intérieurs et parkings couverts
Un indice de protection IP54 sur le connecteur est généralement suffisant. Conservez les capuchons anti-poussière en place lorsque vous débranchez le connecteur et prévoyez des contrôles visuels rapides.

Sites publics en plein air
Visez un indice de protection IP55 pour les connecteurs exposés et IP56 ou supérieur pour les boîtiers afin de résister à la pluie et aux embruns. Inspectez les joints selon les saisons.

Emplacements côtiers, poussiéreux ou sablonneux
Privilégiez un premier doigt étanche à la poussière et une meilleure protection contre l'eau. Établissez un programme d'entretien régulier pour nettoyer les capuchons, les joints toriques et la gaine extérieure du câble. Surveillez la présence de résidus de sel près de la zone de contact.

Chantiers navals avec lavage régulier
Sélectionner des raccords et des entrées homologués pour les conditions de pulvérisation haute pression. Établir des règles de lavage : éviter les jets à haute température à courte portée sur la face exposée du pistolet ; respecter la distance et l'angle ; laisser refroidir l'équipement avant de le nettoyer.

Sites inondables ou exposés aux tempêtes
L'indice IP67 sur les corps des connecteurs protège contre l'immersion temporaire. Après une forte intempérie, appliquez un protocole de séchage : vidangez, ventilez et vérifiez l'isolation avant de remettre en service.

Liste de contrôle des achats et de l'assurance qualité

Jet d'état et immersion séparément
Si vous avez besoin des deux, spécifiez-les (par exemple, IPX6 et IPX7). Ne présumez pas que l'un implique l'autre.

Exiger des déclarations spécifiques à l'État
Demandez aux fournisseurs de lister les protections pour les conditions d'accouplement, de désaccouplement et de déconnexion. Demandez des plans indiquant l'emplacement des joints et le sens de compression.

Inclure les exigences du côté du véhicule
Définissez les cotes du suffixe K sur l'entrée pour correspondre aux pratiques de lavage réelles et aux conditions routières locales.

Planifier l'inspection entrante
Reproduisez la buse, le débit, la pression, la distance, la température et l'angle définis. Enregistrez les paramètres et les résultats. Après le test, inspectez les joints et les contacts, et vérifiez toute augmentation de la résistance de contact.

Définir la documentation de maintenance
Exigez une liste de contrôle de maintenance simple et visuelle (utilisation du bouchon, état du joint, voies de drainage dégagées) et des intervalles de remplacement des joints consommables.

Pratiques de maintenance qui prolongent la durée de vie
• Gardez les bouchons et les joints toriques propres. Remplacez les joints durcis ou ébréchés.
• Évitez les jets chauds à haute pression à courte portée sur la face exposée du connecteur.
• Après de fortes pluies, un lavage ou un orage, prévoyez un séchage à basse température ou assurez une ventilation complète.
• Former le personnel sur la manière dont les états accouplés et non accouplés affectent la protection et sur l'importance des plafonds.

Ce que la propriété intellectuelle ne couvre pas (mais affecte néanmoins la durabilité)
Un indice IP ne prend pas en compte l'impact IK, les intempéries UV, la corrosion par brouillard salin, l'exposition aux produits chimiques ou les performances sous cycle thermique. Pour les sites extérieurs et côtiers, tenez compte d'exigences distinctes ou de preuves de tests pour ces facteurs. Un connecteur excellent uniquement en IP peut néanmoins vieillir rapidement s'il subit des chocs violents, un fort ensoleillement ou du sel sans les matériaux et finitions appropriés.

Référence rapide : Niveaux de protection de l'eau

L'indice de protection IP d'un connecteur de véhicule électrique est bien plus qu'une simple spécification technique : c'est un indicateur direct et fiable de sa qualité, de sa sécurité et de sa durabilité. Un indice plus élevé, comme la norme IP67 soutenue par Workersbee, indique que le produit est conçu pour résister aux intempéries, prévenir les pannes électriques dangereuses et assurer un service fiable pendant des années.

Lorsque vous choisissez votre prochain câble ou station de recharge, ne vous fiez pas uniquement au prix et à la vitesse de charge. Privilégiez un indice IP élevé. C'est la meilleure garantie que le produit a été conçu non seulement pour des conditions idéales, mais aussi pour le monde réel dans toute sa splendeur imprévisible. Investir dans un connecteur doté d'un indice IP supérieur, c'est investir dans la tranquillité d'esprit, la fiabilité et, surtout, la sécurité.
