En cas de doute sur l'intensité d'une prise CEE bleue (16 A ou 32 A), ne prenez pas de risques. Cette intensité détermine le courant maximal admissible et la stabilité de la charge. Voici une méthode simple pour l'identifier, régler le courant avec précaution lors de la première utilisation et éviter les pannes les plus fréquentes.

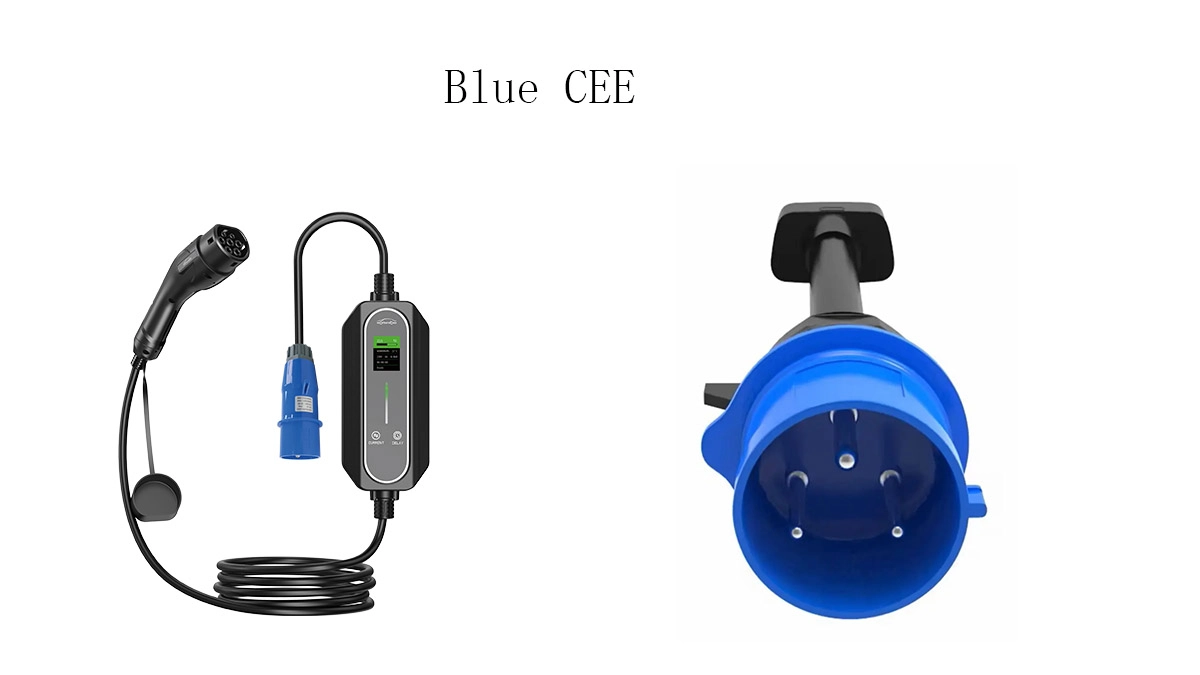

Prises CEE bleues dans les stations de recharge

Dans le langage courant, on appelle souvent ces prises industrielles bleues des prises CEE bleues. Leur nom technique est IEC 60309. Quoi qu'il en soit, sur le terrain, ce qui importe, c'est l'intensité nominale de la prise et la fiabilité de la connexion sous une charge continue et prolongée.

Le bleu CEE est présent là où l'alimentation électrique est destinée aux outils, aux événements temporaires ou à la gestion de flottes. On le trouve dans les ateliers, les zones de chargement, les baies de maintenance et les points de service extérieurs. La prise peut avoir un aspect industriel, mais le circuit qui la relie peut être partagé, réutilisé ou exposé aux intempéries et à l'usure.

Cet article reste concentré sur une seule tâche : distinguer 16 A de 32 A, puis traduire cela en un réglage de courant raisonnable et une routine de première utilisation stable.

Comment distinguer un 16A d'un 32A ?

Commencez par chercher la réponse déjà indiquée. La prise, une étiquette à proximité ou la description du tableau électrique mentionnent souvent l'intensité nominale. Si vous pouvez confirmer sur place 16 A ou 32 A, c'est bien mieux que de deviner à partir d'une photo.

Si l'étiquette est absente, utilisez les indices pratiques qui comptent le plus dans le monde réel.

Une prise CEE bleue de 32 A est généralement plus volumineuse qu'une prise de 16 A. De plus, une fiche de 32 A ne doit pas s'insérer facilement dans une prise de 16 A. Si la fiche est forcée, ne s'insère pas complètement ou bouge après insertion, considérez sa puissance comme incertaine et évitez d'y effectuer une charge prolongée.

Dernière vérification : cette page concerne les prises monophasées bleues. Si la prise que vous voyez est rouge, présente une disposition des broches différente ou ressemble clairement à une prise industrielle triphasée, arrêtez-vous et vérifiez le type de prise avant de régler le courant.

Quelles sont les différences entre une charge de 16 A et une de 32 A ?

La différence ne réside pas dans la qualité de la prise, mais dans le courant maximal que l'on peut régler en toute sécurité et dans la sensibilité du système aux petits problèmes de connexion.

Une prise de 16 A est généralement associée à une charge prudente. C'est un choix courant lorsqu'on n'est pas sûr de la capacité du circuit, qu'on est à l'extérieur ou qu'on utilise l'emplacement comme point de recharge temporaire.

Une prise 32 A peut supporter un courant plus élevé, ce qui se traduit généralement par une puissance de charge supérieure. Cependant, un courant plus élevé rend également les points de contact faibles plus visibles. Une prise légèrement desserrée, une fiche mal insérée ou un câble qui tire latéralement peuvent entraîner une surchauffe, une réduction de la puissance ou un arrêt complet lors d'une utilisation prolongée.

À titre indicatif, un courant monophasé de 16 A correspond à environ 3,7 kW et un courant monophasé de 32 A à environ 7,4 kW, selon la tension et votre réglage de courant.

La règle qui vous évitera bien des problèmes est simple : ne réglez pas l’intensité en fonction de votre consommation souhaitée. Réglez-la plutôt en fonction de la capacité de la prise et de la puissance que le site peut fournir de manière constante.

Première utilisation : le contrôle des 15 à 20 minutes

Sur une prise inconnue, ne commencez pas par la puissance maximale que vous prévoyez d'utiliser régulièrement. Commencez prudemment, puis vérifiez à nouveau après 15 à 20 minutes. La plupart des problèmes importants n'apparaissent pas dans la première minute, mais une fois que le point de contact a eu le temps de chauffer.

Si l'extrémité de la fiche est chaude, si elle semble mal fixée ou si la plaque de la prise bouge lorsque vous la touchez, il est urgent de la réparer. N'essayez pas de résoudre le problème en baissant simplement l'intensité du courant.

Pour les longues sessions de recharge, la recharge d'un véhicule électrique est généralement considérée comme une charge continue. C'est une autre raison pour laquelle un test concluant ne suffit pas. Il faut de la fiabilité, pas un coup de chance.

Que faut-il vérifier avant une longue séance ?

Vous n'avez pas besoin d'un diagnostic électrique complet. Il vous suffit d'avoir suffisamment d'informations pour éviter les deux causes de défaillance les plus fréquentes : les circuits partagés et les points de contact défectueux.

·Une photo nette de la face de la prise et de toute étiquette de valeur nominale que vous pouvez trouver

·Que le circuit soit dédié ou partagé avec d'autres charges

·Exposition intérieure ou extérieure et durée de charge prévue

·Les options de réglage actuelles de votre chargeur (ce que vous pouvez réellement régler, et non ce que vous espérez obtenir)

Si l'une de ces valeurs est inconnue, votre valeur par défaut devrait être plus conservatrice.

Pourquoi des déclenchements, une surchauffe ou une limitation de vitesse se produisent-ils ?

Lorsqu'une charge s'interrompt en cours, une consommation partagée est généralement la première chose à suspecter. Le circuit peut également alimenter des éclairages, des radiateurs, des compresseurs ou des outils. La charge peut sembler stable au début, puis s'interrompre lorsqu'un autre appareil est mis en marche. Ce problème est fréquent sur les chantiers et dans les dépôts, même lorsque la prise elle-même semble « industrielle ».

La chaleur au niveau de la prise est souvent liée à la qualité du contact. Une prise usée, une tension de contact insuffisante ou une fiche mal insérée augmentent la résistance du contact. Cette résistance se transforme en chaleur, et la chaleur déclenche des mécanismes de protection. Vous pouvez alors constater une réduction du courant par le chargeur ou le véhicule, voire un arrêt complet de la charge.

Une diminution de la puissance qui apparaît après une période de charge normale est particulièrement caractéristique d'un échauffement des points de contact. C'est aussi pourquoi la vérification toutes les 15 à 20 minutes est si efficace : elle permet de détecter les premiers signes avant-coureurs avant de s'engager dans une charge de plusieurs heures.

Tableau comparatif rapide

Utilisez ce tableau pour déterminer ce qu'il faut vérifier en premier sur place. Il ne s'agit pas d'affirmer qu'un type de prise est toujours « meilleur ».

Panneaux d'arrêt : quand ne pas forcer.

Si vous observez l'un des signaux ci-dessous, considérez-le comme une situation nécessitant une réparation préalable avant de rechercher un courant plus élevé.

Si vous ne pouvez pas confirmer l'état de l'installation, demandez à un électricien agréé de vérifier le circuit et la prise avant de l'utiliser pendant de longues périodes.

·La prise ne s'insère pas complètement ou bouge après l'insertion.

·La plaque frontale se déplace lorsque le câble se déplace.

·L'extrémité de la prise est sensiblement chaude pendant les 15 à 20 premières minutes.

·Des déplacements aléatoires en milieu de session qui sont corrélés à d'autres activités du site

·La charge démarre rapidement, puis diminue ou s'interrompt sans raison apparente.

FAQ

Le bleu CEE est-il la même chose que le bleu IEC 60309 ?

Dans le langage courant, l'appellation « CEE bleu » désigne la famille de prises et fiches industrielles monophasées bleues IEC 60309. Sur le terrain, la présence de l'étiquette signalétique et la bonne connexion de la fiche sont plus importantes que l'étiquette utilisée. Pour la facturation, considérez l'étiquette de puissance comme la source de référence.

Puis-je utiliser un chargeur portable de 32 A sur une prise CEE bleue de 16 A ?

Utilisez-la uniquement si vous pouvez limiter l'intensité au calibre de la prise et si la connexion est bien établie. Si la fiche est mal insérée, la prise usée ou si le circuit est partagé et instable, considérez-la comme un point d'appoint temporaire à faible intensité, et non comme une source d'alimentation pour une utilisation prolongée, même toute la nuit.

Pourquoi cela semble-t-il fonctionner correctement au début et dysfonctionner ensuite ?

En effet, la chaleur et les charges partagées mettent du temps à se manifester. Un point de contact défectueux chauffe progressivement, et un circuit partagé peut ne se déclencher que lorsque d'autres équipements sont mis en marche.

Une routine plus stable sur l'ensemble des sites

Si vous rechargez vos appareils à plusieurs endroits, limitez le nombre de points de contact et suivez la même procédure lors de la première utilisation. Cela vous évitera la plupart des mauvaises surprises du type « ça fonctionnait la veille ». Chargeur portable pour véhicules électriques Workersbee Les installations peuvent être configurées avec des prises murales interchangeables, ce qui permet de maintenir la cohérence du matériel tout en s'adaptant aux différentes prises de courant sur site.
