Câbles CC refroidis par liquide ou par air : guide pratique sur le débit et le coût total de possession

Si un chargeur rapide surchauffe, il ralentit. Lorsque le courant chute, les sessions s'allongent, les files d'attente s'accumulent et le chiffre d'affaires par poste chute. Le refroidissement des câbles maintient le courant élevé plus longtemps : les conducteurs partent donc plus tôt et votre site génère plus de revenus dans la même heure. Ce guide, basé sur une ingénierie rigoureuse et un langage clair, permet aux équipes des opérations, des produits et des installations de faire un choix en toute confiance.

Pourquoi le refroidissement est important

La plupart des véhicules électriques atteignent leur puissance maximale en début de session. C'est précisément à ce moment-là qu'un après-midi chaud, des locaux techniques exigus ou une utilisation répétée peuvent pousser le matériel à ses limites thermiques. Si votre câble peut supporter le courant pendant ces 10 à 15 premières minutes, le temps de maintien diminue au fil de la session. Le refroidissement n'est pas un simple détail : c'est la différence entre un pic de charge régulier et un site encombré.

Deux architectures en un coup d'œil

Les câbles CC refroidis par air (naturellement) simplifient les choses. Il n'y a pas de boucle liquide. La chaleur est gérée par la taille du conducteur, la conception des torons et la gaine. L'avantage est un nombre réduit de pièces, une sensation de légèreté et une maintenance simplifiée. Le compromis réside dans la sensibilité à la chaleur ambiante et une limite pratique de courant pouvant être maintenue pendant une certaine durée.

Les câbles refroidis par liquide intègrent une boucle fermée compacte au câble et au connecteur. Une petite pompe et un échangeur thermique évacuent la chaleur, permettant au système de maintenir un courant plus élevé plus longtemps dans la fenêtre de charge. L'avantage réside dans la résistance aux fortes chaleurs et aux pics de charge. En contrepartie, le nombre de composants à surveiller et à entretenir à intervalles réguliers est plus important.

Comparaison côte à côte

Remarques : Les plages reflètent le positionnement commun du marché ; adaptez toujours la taille à votre armoire, à la norme d'entrée et aux conditions du site.

Quand chacun gagne

Choisissez un modèle refroidi par air lorsque votre consommation moyenne aux heures de pointe se situe dans la fourchette de puissance moyenne, que votre climat est tempéré et que vous privilégiez un entretien simple. Ce type de véhicule est souvent adapté aux bornes publiques à proximité des commerces, aux bornes de recharge des entreprises et aux dépôts de flottes, avec des temps d'arrêt prévisibles. Vous apprécierez sa maniabilité plus légère et ses inspections simplifiées.

Optez pour un refroidissement liquide lorsque la promesse faite aux conducteurs repose sur un courant élevé lors des heures de pointe ou dans des environnements chauds. Pensez aux autoroutes où les courts arrêts sont monnaie courante, ou aux zones urbaines où la chaleur de l'après-midi et les sessions de recharge consécutives sont monnaie courante. Pouvoir maintenir le courant plus longtemps dans la courbe de charge permet de gagner des minutes sur les heures de pointe et de faire avancer la file d'attente plus rapidement.

Maintenance et disponibilité

Les configurations refroidies par air fonctionnent selon les principes de base : maintenir la surface d'accouplement propre, vérifier le bon fonctionnement du loquet, vérifier le serre-câble et surveiller l'usure du boîtier. Le refroidissement liquide ajoute quelques points de routine : vérifier le niveau et la concentration du liquide de refroidissement, inspecter les joints et les raccords rapides, et consulter les journaux d'utilisation de la pompe. Rien de tout cela n'est complexe ; l'essentiel est de planifier les vérifications selon un calendrier simple afin que les petits problèmes ne se traduisent jamais par des temps d'arrêt.

Ergonomie et conception du site

Une bonne gestion des câbles améliore la performance de chaque système. Les enrouleurs de plafond ou les bras pivotants réduisent la portée du connecteur, le laissant flotter près du véhicule. Placez les étuis près de l'enveloppe de stationnement afin que les conducteurs ne traînent pas le câble au sol. Marquez une ligne d'arrêt optimale ; cette simple bande de peinture préserve les connecteurs et permet de maîtriser les virages.

Débit et coût total de possession

La puissance nominale semble excellente sur le papier, mais les conducteurs ressentent un courant soutenu. Si la chaleur impose une réduction progressive, le site déplace moins de véhicules par heure. Cela se traduit dans votre compte de résultat par des files d'attente plus longues, une baisse des kWh payés par poste et des conducteurs frustrés. Lorsque vous comparez les options, considérez le coût total de possession comme suit : achat + installation + maintenance planifiée – (gains de débit et disponibilité). Le refroidissement liquide ajoute des pièces, mais sur les sites très fréquentés et chauds, le courant supplémentaire qu'il peut supporter est souvent rentable. Le refroidissement par air simplifie et simplifie les sessions à puissance moyenne.

Liste de contrôle des décisions

Extrayez les journaux des heures de pointe des quatre dernières semaines et notez le courant maintenu entre 5 et 15 minutes.

Comptez le nombre de séances de pointe nécessitant un courant élevé maintenu pendant au moins 10 minutes.

Tenez compte de vos journées de fonctionnement les plus chaudes et du comportement thermique de vos enceintes.

Soyez honnête sur la cadence de maintenance : un personnel réduit favorise un nombre réduit de pièces ; un débit élevé peut justifier une boucle de refroidissement.

Alignez d'abord le connecteur standard et l'alimentation de l'armoire, puis dimensionnez le refroidissement du câble en fonction de votre profil de session réel.

Si une part significative des sessions de pointe nécessite un courant de chauffage élevé, le refroidissement liquide est la solution la plus sûre. Si la plupart des sessions se déroulent à puissance moyenne ou inférieure, le refroidissement par air allège les pièces et les particules.

FAQ

Le 500 A soutenu est-il essentiellement un territoire refroidi par liquide ?
En pratique, oui. C'est à ce niveau que les assemblages refroidis par liquide sont conçus pour fonctionner.

Quand est-ce qu’un refroidissement par air de ~375 A est « suffisant » ?
Lorsque vos séances aux heures de pointe sont principalement de moyenne puissance et que votre climat est tempéré, la simplicité et des PM plus faibles sont souvent plus avantageuses en termes de coût total de possession.

Le refroidissement liquide ajoute-t-il beaucoup d’entretien ?
Cela ajoute quelques vérifications de routine (niveau et qualité du liquide de refroidissement, joints et fonctionnement de la pompe), mais rien d'extraordinaire. L'avantage est une meilleure tenue du courant à la chaleur et lors d'utilisations successives.

Les câbles refroidis par liquide seront-ils plus lourds ?
Ils le peuvent. Prévoyez des enrouleurs de plafond ou des bras pivotants pour une manipulation facile au quotidien et une portée conforme aux normes ADA.

Que dois-je mesurer avant de décider ?
Observez le courant continu pendant les minutes 5 à 15 pendant votre période de pointe, ainsi que les conditions ambiantes. Adaptez la méthode de refroidissement pour maintenir ce courant sous votre charge thermique réelle.

Choisir en fonction des données

Choisissez la méthode de refroidissement adaptée à vos séances, et non à la fiche technique d'un tiers. Si les journaux indiquent une puissance moyenne stable, le refroidissement par air minimise les pièces et la maintenance. Si les heures de pointe exigent un courant élevé par mauvais temps, le refroidissement par liquide préserve le débit. Maintenez une maintenance préventive rigoureuse et utilisez-la. accessoires de gestion des câbles et de décharge de traction Ainsi, le système que vous choisissez offrira les mêmes performances dans un an.

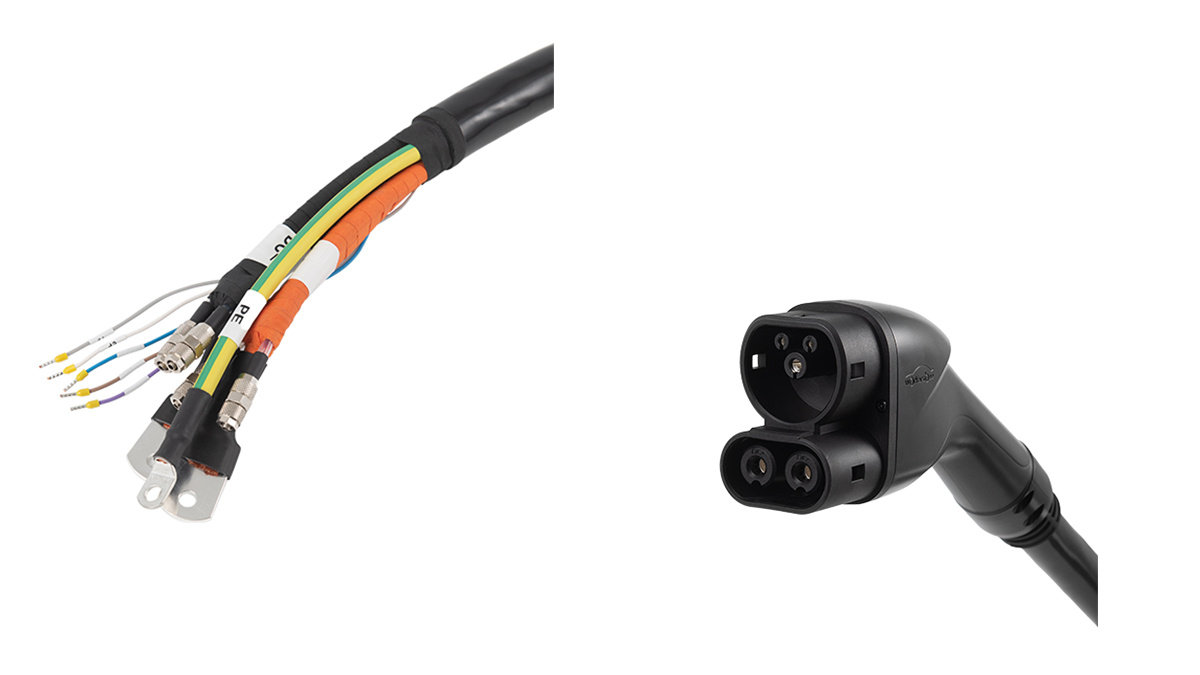

Workersbee se spécialise dans l'ingénierie des connecteurs et câbles CC pour les architectures refroidies par air et par liquide. Pour les déploiements de moyenne puissance privilégiant la simplicité et une maintenance simplifiée, consultez la page Câble de charge CCS2 EV refroidi naturellement 375 APour les hubs à haut débit et les sites par temps chaud visant à maintenir un courant plus élevé, explorez câble de charge CCS2 refroidi par liquide Des options adaptées à votre cabinet et à vos données de session. Si vous définissez actuellement la portée d'un projet, demander un pack de spécifications ou parler à l'ingénierie—nous alignerons les courbes de déclassement et les intervalles de maintenance afin que votre choix fonctionne de la même manière le jour 365 que le premier jour.
