Normes de sécurité pour les connecteurs de véhicules électriques dans différentes régions

La sécurité est bien plus qu'une simple prise. Connecteurs EVElle combine trois niveaux : la sécurité électrique, la sécurité fonctionnelle et la sécurité des systèmes connectés. Les normes définissent les modalités de construction et de test. Les réglementations déterminent ce qui peut être vendu ou installé. Les approvisionnements doivent avoir ces deux aspects en vue, sinon la disponibilité devient aléatoire.

Référence rapide régionale

Ce que couvrent réellement les tests
• Isolation, ligne de fuite et dégagement pour limiter l'arc
• Augmentation de la température sur les broches, les bornes et les conducteurs de câbles aux courants indiqués
• Continuité de la terre et liaison de protection
• Intégrité mécanique : chute, impact, durabilité du loquet, cycles d'accouplement
• Protection de l'environnement : indice de protection IP, corrosion, vieillissement UV, brouillard salin
• Verrouillages fonctionnels (HVIL), détection de verrouillage, mise hors tension sécurisée avant le désaccouplement
• Sécurité des matériaux : inflammabilité, résistance au cheminement, indices thermiques
• Pour les équipements connectés : mises à jour sécurisées, politiques d'identification, gestion des incidents et contrôles anti-fraude lorsque des paiements existent

Amérique du Nord
Les sites publics de courant continu prennent en charge la norme CCS1 et, dans de nombreux endroits, la norme J3400. La sécurité repose sur la famille UL. Consultez les spécifications pour connaître le connecteur exact et les variantes de bornes de recharge pour véhicules électriques. Demandez les courbes d'échauffement aux courants et aux conditions ambiantes attendus, et non à un seul point. L'installation est conforme à la norme NEC 625 et aux réglementations locales. Lors des appels d'offres, la disponibilité et l'accès au paiement sont mentionnés ; choisissez des connecteurs qui exposent des capteurs lisibles et dont les pièces d'usure sont rapidement remplaçables.

Union européenne et Royaume-Uni
Le type 2 est applicable au courant alternatif ; le CCS2 est la norme pour le courant continu. Les normes EN/CEI 62196 et 61851 s'appliquent au connecteur de châssis et à la sécurité des bornes de recharge pour véhicules électriques. Considérez la sécurité comme faisant partie intégrante de la sécurité si le produit est connecté : la preuve des mises à jour sécurisées, les règles d'identification et les instructions d'utilisation sont importantes. L'AFIR renforce l'interopérabilité et la transparence des paiements. Vérifiez que la déclaration de conformité cite les normes harmonisées et les années d'édition appropriées. Assurez-vous que les identifiants et les journaux des appareils sont accessibles pour les audits.

Chine
La norme GB/T 20234 définit les interfaces physiques ; la norme GB/T 27930 aligne les communications. Vérifiez que les certificats correspondent aux éditions actuelles et à la variante achetée. La longueur et la section du câble influencent l'échauffement ; veillez donc à respecter la configuration testée. Si ChaoJi est sur la feuille de route, validez au plus tôt les aspects mécaniques, thermiques et de manipulation, y compris le système de refroidissement et la masse du câble.

Japon
CHAdeMO reste essentiel à de nombreux déploiements. Vérifiez la validité de la certification, le comportement de la messagerie CAN et la durée de vie du cycle. Lorsque les projets touchent aux pilotes ChaoJi, convenez des étapes d'adaptation ou de migration et de la manière dont l'étiquetage du site guidera les pilotes pendant la transition.

Inde
Les déploiements privilégient le CCS2 pour les centres de données publics ; les formats Bharat restent dans les parcs existants. La norme IS 17017 est proche de la norme CEI, mais les marquages ​​BIS et les approbations des services publics locaux sont requis. La chaleur ambiante et la poussière justifient un examen plus approfondi du déclassement et des performances IP. Dans les zones denses, vérifiez la portée et le soulagement de la tension autour des places de stationnement exiguës.

Changements récents (2024–2025)
• Amérique du Nord : J3400 (NACS normalisé) se développe parallèlement à CCS1 ; la famille UL reste l'ancre de sécurité ; l'installation fait référence à NEC 625.
• Union européenne/Royaume-Uni : au-delà des normes EN/IEC 62196 et 61851, les produits connectés sont confrontés à des obligations de sécurité dans le cadre des dispositions radio/cyber ; l'AFIR renforce l'interopérabilité et la clarté des paiements pour les réseaux publics.
• Chine : les éditions GB/T 20234 et GB/T 27930 ont été mises à jour ; alignez les certificats avec les versions actuelles et avec le jeu de câbles acheté ; les programmes ChaoJi continuent de progresser.
• Inde : la norme IS 17017 s'aligne sur la norme IEC pour les nouveaux déploiements ; la certification BIS et les approbations des services publics locaux restent obligatoires ; le CCS2 domine les nouveaux centres de données publics.
• Japon : la certification CHAdeMO et le comportement CAN restent centraux ; des voies de collaboration avec ChaoJi existent dans les pilotes.

Qu'est-ce qui compte comme preuve de conformité

• Certificats ou listes qui nomment la variante achetée, avec les années d'édition et les codes de modèle.
• Résumés des tests critiques : élévation de la température des broches et des bornes dans les bandes ambiantes, rigidité diélectrique, comportement HVIL, IP du boîtier.
• Épreuves d'étiquettes : illustrations de plaques signalétiques ou photos avec numéros de série/traçabilité et avertissements requis.
• Pour les équipements connectés : une note de sécurité décrivant les processus de mise à jour et de restauration, la politique d'identification et la disponibilité du journal d'audit.

Les normes de sécurité permettent l'admission des produits sur le marché ; les réglementations régionales déterminent leur déploiement ; les performances en conditions réelles dépendent toujours de l'adéquation du produit certifié aux conditions du site. Consultez la carte régionale, vérifiez les années d'édition des certificats et lisez les données d'échauffement et d'indice de viscosité (HVIL) ainsi que les conditions ambiantes et le cycle de service.

FAQ

Quelle est la différence entre les normes et les réglementations pour les connecteurs EV ?
R : Les normes (par exemple, CEI 62196/61851, UL 2251/2594) définissent la conception et les tests des connecteurs et des bornes de recharge pour véhicules électriques : dimensions, isolation, échauffement, verrouillages, CEM. Les réglementations et codes (par exemple, AFIR dans l’UE, dispositions nationales relatives aux équipements radio et cybernétiques connectés, NEC 625 pour l’installation aux États-Unis) déterminent ce qui peut être commercialisé, installé et comment cela doit se comporter sur les réseaux publics. La certification/l’homologation indique qu’un produit a été testé selon une édition spécifique d’une norme ; la conformité réglementaire indique qu’il est légalement déployable dans cette région.

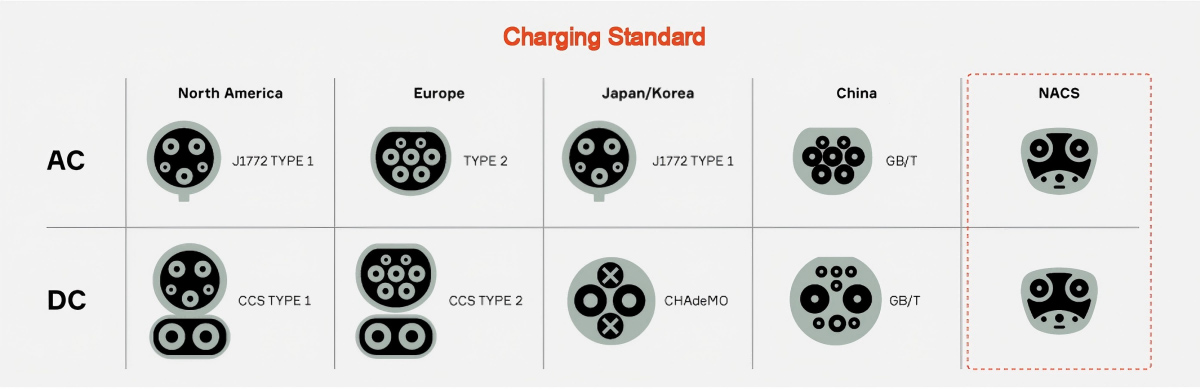

Quelles familles de connecteurs sont utilisées par région ?
R : L’Amérique du Nord utilise J1772 pour le courant alternatif, CCS1 pour le courant continu, et le J3400 se développe parallèlement. L’UE et le Royaume-Uni utilisent le Type 2 pour le courant alternatif et CCS2 pour le courant continu. La Chine utilise GB/T (avec une évolution vers ChaoJi pour certains programmes). Le Japon utilise CHAdeMO pour le courant continu et le Type 1 dans les contextes de courant alternatif traditionnels. Le nouveau centre de données public indien adopte largement le CCS2, tandis que certaines flottes utilisent encore les formats Bharat AC/DC.

Quels résultats de test sont les plus importants sur une fiche technique ou un rapport ?
R : Priorisez l’échauffement des broches/bornes sur votre plage de température ambiante (demandez la courbe, pas un point précis), la tenue diélectrique, le comportement HVIL et la mise hors tension sécurisée, l’indice de protection IP du boîtier et la durée de vie mécanique du verrou/déclencheur. Pour les équipements connectés, renseignez-vous sur la signature et la mise à jour du micrologiciel, la prise en charge de la restauration et l’exportation des journaux d’audit. La clarté des étiquettes (valeurs nominales, avertissements, numéros de série) fait partie des preuves de sécurité ; conservez des photos.

Comment puis-je vérifier la conformité au-delà de la simple vue d’un certificat ?
R : Faites correspondre les codes de modèle et les options figurant sur le certificat à la variante exacte que vous achèterez (y compris la longueur et la section du câble). Vérifiez les années d'édition des normes citées. Demandez des illustrations ou des photos d'étiquettes et un bref résumé des tests critiques (échauffement, HVIL, IP). Effectuez un bref essai sur site avec plusieurs sessions intensives au courant cible et enregistrez les températures et les éventuelles baisses de puissance. Pour les unités connectées, demandez une note de sécurité expliquant les politiques de mise à jour et d'identification, et confirmant l'exportation des journaux pour les audits.
