Workersbee G4.0 GB/T liquid-cooled DC charging connector cable for high-power DC fast charging systems

Câble de connexion de charge CC refroidi par liquide Workersbee G4.0 GB/T

Câble de connexion de charge refroidi par liquide GB/T 1000 V CC disponible en versions 400 A et 600 A, conçu pour les systèmes de charge rapide CC haute puissance qui nécessitent une élévation de température contrôlée et un fonctionnement stable dans des environnements de charge exigeants.

  • Numéro d'article :

    WB-GC-DC4.0

  • Certificat :

    CQC, CE, and temperature-rise test documents available

  • Courant nominal :

    400A / 600A

  • Type de produit :

    GB/T liquid-cooled DC charging Connector cable

  • Norme d'interface :

    GB/T 20234

  • Tension nominale :

    1000V DC

  • Type de refroidissement :

    Liquid cooling

  • Applications :

    High-power GB/T DC fast charging systems

  • Personnalisation :

    Cable length, color, marking, wiring, and cooling configuration
Renseignez-vous maintenant
Vous pourriez être intéressé par

  • DESCRIPTION

  • FICHE DE DONNÉES

  • Points forts

  • FAQ



Le câble connecteur de charge CC à refroidissement liquide Workersbee G4.0 GB/T est conçu conformément à la norme GB/T 20234 et bénéficie des certifications CQC et CE, ainsi que de rapports d'essais pertinents pour l'évaluation des projets. D'une tension nominale de 1 000 V CC et disponible en versions 400 A et 600 A, il est destiné aux systèmes de charge rapide CC haute puissance GB/T pour lesquels la documentation de certification, la maîtrise de la température et la fiabilité d'intégration sont des critères d'achat essentiels.

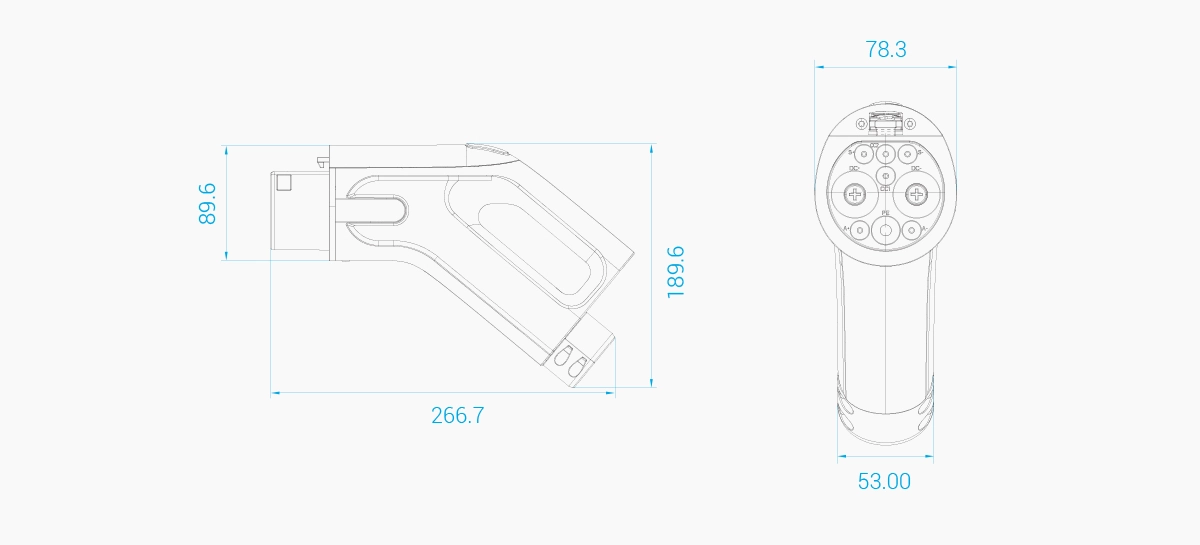

Workersbee G4.0 GB/T Liquid-Cooled DC Charging Cable Dimensions



Ce câble est compatible avec un refroidissement par eau glycolée ou huile de silicone, avec un débit de liquide de refroidissement typique de 1,5 à 3 L/min et une pression de 3,5 à 8 bars environ. La version 400 A utilise un câble TPU de 26,5 mm de diamètre, tandis que la version 600 A utilise un câble TPU de 30,0 mm de diamètre, permettant ainsi aux fabricants de chargeurs de choisir la configuration la plus adaptée en fonction de la demande en courant, des contraintes de manipulation du câble et des exigences d'installation.





Avec une protection IP55, un classement au feu UL94 V-0, une rigidité diélectrique de 3500 VCA, une résistance d'isolation supérieure à 500 MΩ et plus de 10 000 cycles d'accouplement, ce câble de charge GB/T refroidi par liquide convient aux stations de recharge rapide publiques, aux dépôts de flottes, à la recharge des bus électriques, aux véhicules logistiques et à d'autres applications de recharge CC à usage intensif où le contrôle thermique et la fiabilité de fonctionnement quotidienne sont importants.



ev plug factory

Catégorie

Article

Spécification

Informations sur le produit

Modèle

WB-GC-DC4.0

Standard

GB/T 20234 ; testé conformément à la norme GB/T 20234.1-2015

Documents

Documents relatifs aux tests CQC, CE et d'échauffement disponibles sur demande

Caractéristiques électriques

Tension nominale

1000 V CC

Courant nominal

400 A / 600 A

Force diélectrique

3500 V CA

Courant de fuite

<5 mA

Résistance d'isolement

>500 MΩ

Hausse des températures

Élévation de température terminale ≤ 50 K dans des conditions de test définies

Options de câble

Câble 400A

2×16 + 1×6 + 2×2,5 + 2×0,75(P2) + 3×0,5(P2) + 5×0,5

Câble de 400 A, diamètre extérieur

26,5 mm

Câble 600A

4×25 + 1×6 + 2×2,5 + 2×0,75(P2) + 3×0,5(P2) + 5×0,5

Câble 600 A, diamètre extérieur

30,0 mm

Gaine de câble

TPU

Circuit de refroidissement

Méthode de refroidissement

Refroidissement liquide

milieu de refroidissement

Eau glycol / huile de silicone

Capacité du liquide de refroidissement

Environ 2,5 L pour un câble de 5 m

Pression du liquide de refroidissement

Environ 3,5 à 8 bars

Débit du liquide de refroidissement

1,5–3 L/min

Consommation électrique du système

<160 W

Bruit du système

<60 dB

Mécanique et environnement

Indice de protection

IP55

Indice de flamme

UL94 V-0

Cycles d'accouplement

>10 000 cycles

Force d'insertion/de retrait

<140N

Température de fonctionnement

-30°C à +50°C

Altitude opérationnelle

<4000 m

Couleur du boîtier

Blanc / Noir

Documents de certification pour l'examen du projet

Les documents relatifs aux tests CQC, CE et d'élévation de température sont disponibles pour appuyer l'évaluation technique, la qualification des fournisseurs et l'examen des achats liés aux projets.



Options de courant élevé 400 A / 600 A

Disponible en versions 400A et 600A avec une tension nominale de 1000V CC, adaptée aux systèmes de charge rapide CC GB/T haute puissance.



Refroidissement liquide pour une élévation de température contrôlée

Compatible avec le refroidissement à l'eau glycolée ou à l'huile de silicone pour aider à gérer la chaleur pendant les opérations de charge à courant élevé.



Configurations de câbles pour différentes charges de charge

La version 400A utilise un câble TPU de 26,5 mm, tandis que la version 600A utilise un câble TPU de 30,0 mm, permettant une sélection en fonction de la demande en courant, du cheminement des câbles et des exigences de manipulation.



Testé dans des conditions ambiantes élevées

Testé à DC500A et DC600A dans des conditions de température ambiante de 40°C et 50°C, avec une élévation de température terminale évaluée par rapport aux exigences ≤50K.



Conçu pour une utilisation quotidienne de charge rapide en courant continu

Conçu avec une protection IP55, un indice de flamme UL94 V-0, une rigidité diélectrique de 3500 VCA, une résistance d'isolation supérieure à 500 MΩ et plus de 10 000 cycles d'accouplement.




Quelles certifications sont disponibles pour ce câble de charge CC refroidi par liquide GB/T ?
Les documents relatifs aux tests CQC, CE et d'échauffement sont disponibles pour examen. Avant de confirmer votre commande, nous vous recommandons de vérifier le marché cible, l'intensité nominale, la configuration des câbles et le périmètre des documents applicables afin de vous assurer de leur conformité avec les exigences de votre projet.
Comment choisir entre les versions 400A et 600A ?
La version 400 A convient aux systèmes de recharge rapide CC GB/T où un courant de sortie élevé, la gestion des câbles et la flexibilité d'installation sont essentiels. La version 600 A est conçue pour les projets nécessitant un courant plus important et un refroidissement plus puissant. Le choix final dépendra de la puissance du chargeur, de la longueur du câble, de la durée de charge, de la capacité du système de refroidissement et des conditions d'exploitation du site.
Quel système de refroidissement est requis pour ce câble de charge CC GB/T à refroidissement liquide ?
Le câble est compatible avec un refroidissement par eau glycolée ou huile de silicone. Le débit typique du liquide de refroidissement est de 1,5 à 3 L/min, pour une pression d'environ 3,5 à 8 bar. Le système de refroidissement doit être adapté à l'intensité nominale sélectionnée, à la longueur du câble, à la conception de l'armoire, à la charge et à la température ambiante.



Ce câble de charge GB/T à refroidissement liquide a-t-il été testé pour détecter une éventuelle élévation de température ?
Oui. Le câble a été testé à 500 A et 600 A en courant continu sous des températures ambiantes de 40 °C et 50 °C. Le test exigeait une élévation de température aux bornes ≤ 50 K, et le résultat a été validé dans les conditions définies.




Quelle est la différence entre un câble de charge CC GB/T à refroidissement liquide et un câble à refroidissement naturel ?
Un câble de charge CC GB/T à refroidissement naturel repose principalement sur la section des conducteurs, la structure des connecteurs et la dissipation de la chaleur par l'air. Un câble à refroidissement liquide utilise un fluide caloporteur en circulation pour évacuer la chaleur lors des charges à courant élevé. Il est plus adapté aux courants de sortie élevés, aux sessions de charge longues et aux applications de charge rapide CC fréquentes.
Quelles informations doivent être confirmées avant de passer commande ou d'intégrer le produit ?
Veuillez confirmer l'intensité nominale requise, la longueur du câble, le fluide de refroidissement, le débit du fluide de refroidissement, la pression du fluide de refroidissement, la tension et la plage de courant de sortie du chargeur, l'environnement d'installation, les exigences de certification, la couleur du connecteur et toute exigence de marquage ou de câblage spécifique au projet. Ces détails permettent d'adapter le câble au système de charge et de réduire les risques d'intégration.
