Géométrie de contact

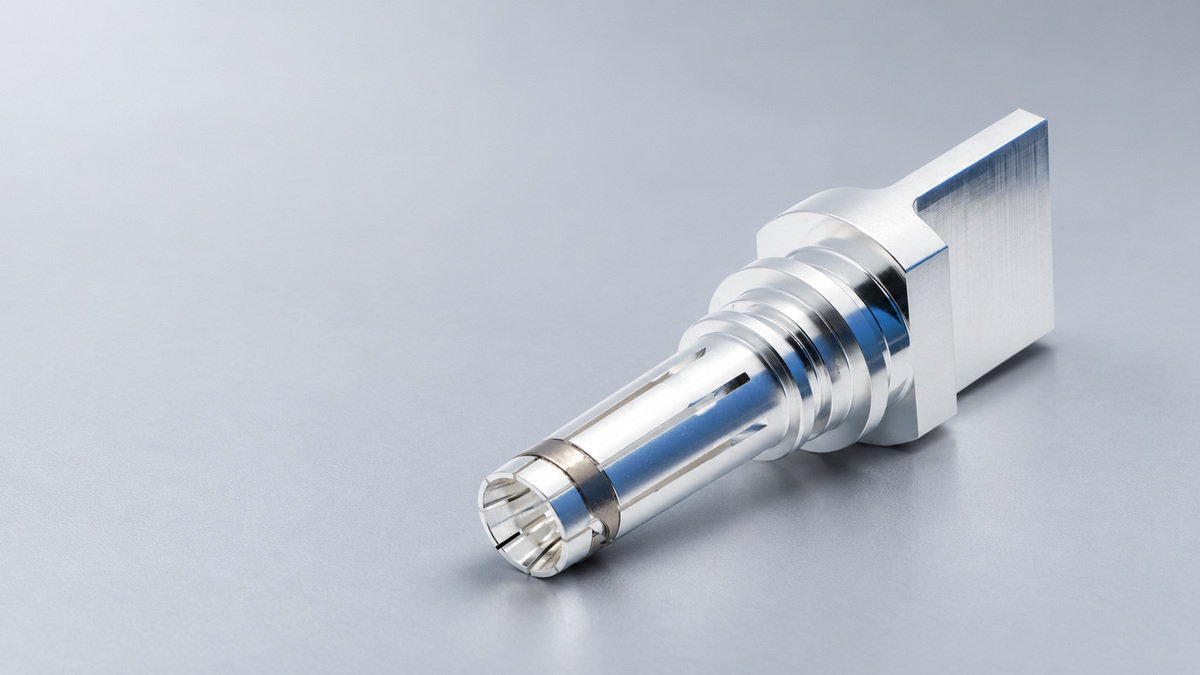

Un contact peut fonctionner correctement lors d'un test électrique initial, mais se comporter différemment après des connexions répétées. Dans ce cas, la force de contact est un facteur à examiner, au même titre que la géométrie du ressort, l'ajustement, le matériau et l'état de surface. La force de contact assure la connexion électrique entre les surfaces en contact. La géométrie du ressort détermine sa déformation et le point d'application de la pression. Ensemble, ces caractéristiques influent sur les performances électriques, l'effort d'accouplement et l'usure.  Trois forces, trois mesures différentesforce de contact normale presse les surfaces conductrices en contact l'une contre l'autre. Force d'insertion et de retrait Il s'agit de la force nécessaire pour emboîter ou séparer l'ensemble du connecteur. force de rétention terminale mesure la sécurité avec laquelle un terminal est maintenu dans son boîtier. Ces mesures sont liées, mais non interchangeables. La force d'insertion inclut la résistance des contacts et d'autres éléments de l'assemblage, tels que les joints et les dispositifs de verrouillage. Une force d'insertion élevée ne permet pas, à elle seule, de déterminer la force exercée sur un contact électrique. La rétention des bornes est une mesure distincte, bien que leur déplacement ou leur mauvais alignement puisse affecter l'interface d'accouplement.  Comment la géométrie façonne la force de contactDans un connecteur à ressort, le ressort se déforme lors de l'insertion de la broche correspondante. La longueur et l'épaisseur de la poutre, sa courbure, les encoches et le point de contact influent sur cette déformation et la force résultante. L'ajustement entre la broche et la douille est également important : toute variation dimensionnelle peut modifier l'amplitude de déformation du ressort dans le connecteur assemblé. La géométrie influe également sur la répartition de la pression et le mouvement des surfaces l'une contre l'autre. Certaines conceptions utilisent un contact glissant, susceptible d'altérer certains films de surface dans certaines conditions. Ce mouvement contribue également à l'usure. Une modification géométrique peut donc avoir des répercussions simultanées sur plusieurs paramètres. Modifier les dimensions d'une poutre peut altérer la force du ressort ; modifier le point de contact peut altérer la répartition de la pression ou la trajectoire de glissement. Il est nécessaire de mesurer l'effet dans le cadre de la conception complète du contact.  Comment la force de contact affecte-t-elle la résistance et l'usure ?Les surfaces métalliques se rejoignent au niveau de micro-reliefs plutôt que sur toute leur surface apparente. La force de contact peut déformer ces micro-reliefs et créer des chemins conducteurs. Cela peut réduire la constriction à l'interface, mais le résultat dépend également des matériaux, du revêtement, de l'état de surface et de l'ajustement dimensionnel. Une force d'insertion plus élevée n'implique pas automatiquement une résistance moindre ni une durée de vie accrue. Si la surface est endommagée ou si les pièces ne s'emboîtent pas correctement, augmenter la force ne résoudra pas forcément le problème. Cela peut également accroître la résistance au glissement lors de l'accouplement et influer sur l'usure. L'impact sur la force d'insertion dépend de l'ensemble du connecteur. Lorsqu'on envisage une modification, il convient de comparer le résultat électrique au résultat mécanique. Une amélioration dans un domaine ne signifie pas nécessairement que la conception globale est meilleure.  Évaluation d'un changement géométriqueEnvisagez une analyse de conception axée sur la résistance, qui évolue après des cycles d'assemblage répétés. L'équipe peut comparer les mesures initiales et finales, puis examiner les surfaces de contact et l'état du ressort afin de déceler toute usure, déformation ou modification de l'ajustement. Si les résultats indiquent un problème avec la géométrie du contact, l'équipe peut comparer une conception de ressort modifiée avec la conception de référence. Avant les essais, il convient de définir l'effet attendu de la modification : par exemple, modifier la déflexion du ressort ou la position du contact. Il faut ensuite mesurer la résistance de contact et la force d'insertion ou de retrait dans des conditions reproductibles. L'élévation de température peut également être utile sous courant, mais elle reflète le trajet complet du courant et la dissipation thermique ; son interprétation doit donc être conjointe avec les mesures électriques et mécaniques. Répétez les vérifications pertinentes après les cycles d'accouplement requis. Si la résistance s'améliore mais que la force d'insertion ou l'usure dépasse les limites du projet, le compromis a été modifié. Si la résistance varie encore après les cycles, inspectez les surfaces et l'ajustement avant de conclure qu'une force supplémentaire est nécessaire. Il s'agit d'une évaluation de conception à titre illustratif, et non d'un rapport sur un produit ou un résultat de test spécifique. Les limites d'acceptation et les conditions de test dépendent du connecteur et de son application. Une modification de la géométrie est utile lorsque les mesures montrent qu'elle résout le problème de performance initial et ne crée pas de problème plus important ailleurs dans le connecteur.  FAQsLa force d'insertion peut-elle être utilisée pour estimer la force de contact ?Non. La force d'insertion mesure la force nécessaire pour emboîter le connecteur complet. Elle inclut la résistance des contacts électriques et des autres composants, tels que les joints et les dispositifs de verrouillage. Elle indique la force nécessaire à l'emboîtement, mais pas la force exercée sur chaque contact électrique. La force de contact, la force d'insertion et de retrait, ainsi que la force de maintien de la borne sont des mesures distinctes. Une force de contact plus élevée réduit-elle toujours la résistance de contact ?Non. La force de contact peut contribuer à créer des chemins conducteurs entre les aspérités microscopiques des surfaces en contact, mais la résistance dépend également du matériau, du placage, de l'état de surface et de l'ajustement dimensionnel. Augmenter la force ne corrigera pas nécessairement une surface endommagée ou un mauvais ajustement. Cela peut aussi accroître la résistance au glissement lors de l'assemblage et influencer l'usure. Les résultats électriques et mécaniques doivent être évalués conjointement. Que faut-il vérifier lorsque la résistance de contact change après des accouplements répétés ?Comparez les mesures de résistance de contact effectuées avant et après les cycles d'accouplement requis, dans des conditions reproductibles. Inspectez les surfaces de contact et le ressort afin de détecter toute usure ou déformation, et vérifiez l'ajustement entre la broche et le logement. Ces vérifications permettent d'identifier d'éventuels liens avec la géométrie des contacts, l'état des surfaces ou l'ajustement avant d'envisager une modification de la conception. Comment évaluer une modification de la géométrie de contact d'un ressort ?Commencez par définir l'effet attendu de la modification, par exemple la modification de la déflexion du ressort ou de la position des contacts. Comparez la conception modifiée à la conception de référence dans des conditions reproductibles, en mesurant la résistance de contact et la force d'insertion/retrait. Répétez les contrôles pertinents après le nombre de cycles d'accouplement requis et inspectez l'usure. L'élévation de température peut également être mesurée pendant le passage du courant, mais elle reflète le trajet complet du courant et la dissipation thermique ; elle doit donc être interprétée conjointement avec les mesures électriques et mécaniques. Les conditions de test et les limites d'acceptation dépendent du connecteur et de son application.
