NEMA 14-50

Beaucoup de gens pensent que c'est simple : une prise 240 V est une prise 240 V. Mais la réalité est tout autre. Sur certains sites, la charge fonctionne parfaitement toute la nuit, sur d'autres, elle disjoncte de façon aléatoire, sur d'autres encore, la prise chauffe, et sur d'autres enfin, elle démarre fort puis ralentit. Dans la plupart des cas, l'étiquette de la prise n'est pas en cause. Le problème vient plutôt de la conception du circuit et de la qualité de la connexion de la fiche. Les normes NEMA 6-50 et 14-50 permettent principalement de prévoir ces deux éléments. Un choix rapide en 30 secondesPour une recharge nocturne fiable, l'électrovanne 14-50 est souvent la solution de base la plus propre, car elle est plus couramment utilisée pour les véhicules électriques ou les camping-cars. Si vous l'adaptez à une prise d'atelier existante, l'électrovanne 6-50 peut être fiable si le circuit n'est pas partagé et que la prise est bien insérée. La vitesse de charge est déterminée par la capacité de votre circuit et le réglage du courant, et non par le type de prise (6-50 ou 14-50).   Pourquoi la recharge semble incohérenteLa recharge portable des véhicules électriques est stable et durable. En pratique, de nombreuses prises haute puissance sont utilisées par brèves impulsions, sont réaffectées au fil du temps ou partagent la charge avec d'autres appareils. C'est pourquoi tout semble fonctionner correctement au début, mais peut tomber en panne par la suite. La plupart des problèmes proviennent du point de connexion et du comportement du circuit, et non de la forme de la prise elle-même. Un contact lâche chauffe avec le temps. Un circuit partagé se déclenche lorsque d'autres charges apparaissent. Le chargeur ou le véhicule, par mesure de sécurité, réduit le courant en cas de surchauffe anormale. Les coupures en cours de session indiquent généralement une charge partagée, un circuit limite ou des réglages trop agressifs pour les longues sessions. Une fiche chaude signale généralement une faible tension de contact, des pièces de la prise usées ou une fiche mal insérée. Une réduction de la puissance ou une chute de tension indiquent généralement une accumulation de chaleur au niveau du contact, ce qui provoque l'autoprotection du système. 6-50 contre 14-50 à l'entraînementCe qui compte sur le siteLa norme NEMA 6-50 tend à impliquerLa norme NEMA 14-50 tend à impliquerenvironnement typiqueCircuits d'atelier ou d'équipementInstallations de garage compatibles avec les véhicules électriques ou de type camping-carComportement du circuitPlus susceptibles d'être partagés ou réutilisésPlus probablement dévoué, mais non garantiModèle de défaillance courantDes trajets aléatoires apparaissent lorsque d'autres chargements apparaissentProblèmes de compatibilité des fiches et de qualité des prises lors de longues sessionsMeilleure adaptationAdaptation à l'infrastructure existante du magasinÉtablir une routine nocturne répétableAucune des deux prises n'est intrinsèquement meilleure. Une bonne prise 6-50 sur un circuit stable est toujours préférable à une prise 14-50 de mauvaise qualité.  Trois situations qui expliquent la plupart des résultatsMagasin d'atelier, souvent 6-50Le principal risque ne réside pas dans le type de prise, mais dans la surcharge du circuit par d'autres appareils. Si la prise alimente également des postes à souder, des compresseurs, des radiateurs ou d'autres outils, on peut observer des démarrages sans problème suivis de déclenchements intempestifs. Installation d'un garage compatible avec les véhicules électriques, souvent entre 14 et 50Ce phénomène est généralement plus reproductible, mais les longues sessions mettent à rude épreuve les prises fragiles. Si la prise présente le moindre jeu, la résistance augmente, la chaleur s'accumule et les performances diminuent, voire s'arrêtent. Magasin d'usine de type voyage ou camping-car, souvent de 14 à 50 ansLa variabilité est essentielle. L'exposition aux intempéries, les branchements et débranchements fréquents et la qualité d'installation inconnue font que les réglages maximaux ne sont pas adaptés par défaut. Considérez la première utilisation comme un test et augmentez progressivement les réglages.  Vérifiez la prise avant de lui faire confiance.Vous n'avez pas besoin d'une fiche technique pour détecter la plupart des problèmes. Il vous suffit de procéder à des vérifications rapides, ciblées sur le point de connexion.·La prise s'enclenche parfaitement et ne bouge pas.·La façade ne bouge pas lorsqu'on touche la prise.·Aucune décoloration, fissure ou marque de chaleur sur le réceptacle.·Le câble est bien soutenu et ne tire pas latéralement sur la prise.·S'il s'agit d'une prise ancienne comportant de nombreuses insertions, considérez que la tension de contact peut être faible jusqu'à preuve du contraire. Si vous ne pouvez pas confirmer l'état du câblage ou des prises, demandez à un électricien agréé de vérifier l'installation avant de l'utiliser pendant de longues périodes.  La règle de la première séance qui prévient la plupart des maux de têteCommencez prudemment avec une nouvelle prise. Vérifiez à nouveau après 15 à 20 minutes. C'est généralement à ce moment-là qu'une connexion faible commence à se manifester. Si l'extrémité de la prise est chaude ou si elle semble mal fixée, ne forcez pas. Vérifiez d'abord le point de connexion. Remplacer une prise usée est souvent préférable à une réduction permanente du courant en espérant que cela suffise. Pour les longues sessions de recharge, la charge d'un véhicule électrique est généralement considérée comme une charge continue. Votre niveau de charge stable est souvent inférieur au seuil de déclenchement souvent mentionné. Respectez toujours les normes électriques locales et les paramètres du fabricant de la borne de recharge.  Choisir le bon cheminSi vous prévoyez une nouvelle configuration reproductible pour la recharge nocturne, le 14-50 est souvent la direction la plus propre car il est couramment installé en tenant compte de l'utilisation des véhicules électriques ou des camping-cars. Si vous utilisez une prise de courant existante dans votre atelier, une prise 6-50 peut être parfaitement fiable si le circuit n'est pas partagé et que la prise est en bon état. Si elle fonctionne de manière aléatoire (elle disjoncte parfois), il faut supposer une charge partagée ou un mauvais contact, jusqu'à preuve du contraire. Pour une liste de vérification plus détaillée de la première session axée sur l'état de la prise 14-50 et l'ajustement de la fiche, voir NEMA 14-50 pour la recharge portable des véhicules électriques : Que vérifier en premier.  Stratégie de branchement pour les sites mixtesSi vous rechargez vos appareils toujours au même endroit, privilégiez le type de prise qui assure la stabilité de cet emplacement. La constance est préférable à la multitude d'adaptateurs. Si vous rechargez vos appareils alternativement dans un garage ou un atelier, l'objectif change. Vous souhaitez que la routine reste la même, même en cas de changement de prise murale. Un simple kit de prises couvrant les emplacements que vous utilisez régulièrement est généralement plus fiable que l'accumulation d'adaptateurs et de points de contact supplémentaires.  FAQLe 6-50 est-il moins sûr que le 14-50 ?Pas intrinsèquement. La sécurité dépend de l'état de la prise, de la compatibilité de la fiche et du fait que le circuit soit partagé ou non. Lequel est le plus adapté à une charge nocturne ?Celle installée comme une prise fixe et stable, avec une connexion fiable. Dans de nombreux garages, il s'agit d'une prise 14-50 V, mais la qualité de l'installation prime sur la marque. Si je ne dispose aujourd'hui que d'une prise 6-50, quelle est la solution la plus sûre ?Commencez prudemment, assurez-vous que la fiche est bien en place et revérifiez après 15 à 20 minutes. Si la chaleur se manifeste à nouveau ou si la connexion est lâche, arrêtez et resserrez le point de connexion.  Si vos sites alternent entre 6-50 et 14-50, réduisez le nombre de points de contact supplémentaires et simplifiez votre configuration. Chargeur portable pour véhicules électriques Workersbee Il peut être configuré avec des prises murales interchangeables, ce qui vous permet de conserver les mêmes habitudes sans empiler d'adaptateurs.

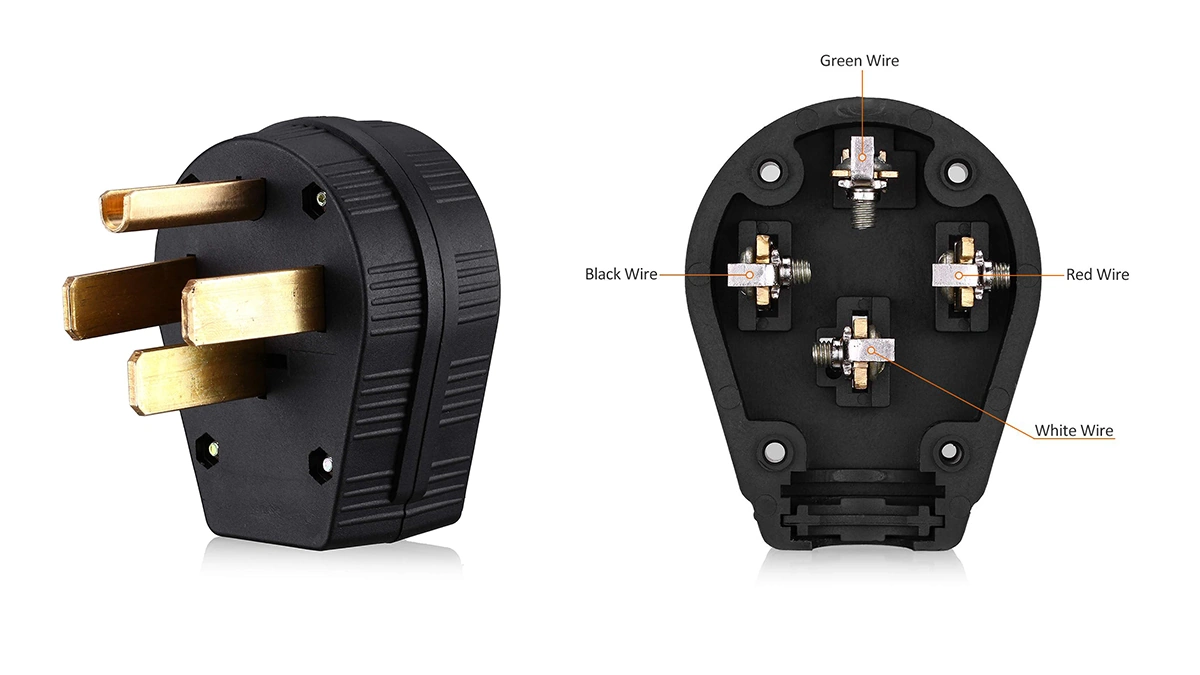

La prise NEMA 14-50 est l'une des prises murales haute capacité les plus courantes pour la recharge portable des véhicules électriques en Amérique du Nord. C'est une installation fiable, mais la plupart des problèmes proviennent du point de connexion, et non du véhicule électrique ou du chargeur. Si vous ne savez pas quel type de prise vous avez, commencez par Guide d'utilisation des chargeurs portables pour véhicules électriques.  Qu'est-ce qu'une prise NEMA 14-50 ?La prise NEMA 14-50 est une prise à quatre broches conçue pour une alimentation de 240 V. Dans les habitations, on la trouve souvent dans les garages pour la recharge des véhicules électriques, dans les ateliers pour les outils, et parfois dans les camping-cars. Comparée à une prise domestique standard, elle est conçue pour supporter une puissance plus élevée, mais cela dépend tout de même de la qualité de l'installation et du bon serrage de la fiche.   Là où il apparaît le plus·Garages et allées résidentielles (installation de bornes de recharge dédiées pour véhicules électriques)·Ateliers (les circuits électriques partagés sont courants)·Installations de type camping-car (parfois réaménagées pour la recharge des véhicules électriques) Une même étiquette sur une prise ne garantit pas une stabilité identique en conditions réelles. Le cheminement du câble, la qualité de la prise et le circuit qui la relie sont bien plus importants que la plaque frontale en plastique.  Comment identifier une prise NEMA 14-50 sur siteRecherchez une prise à 4 broches. La plupart des prises sont étiquetées 14-50. Si la prise est encastrée, peinte, fissurée ou visiblement desserrée, considérez cela comme un signe d'alerte. Une fiche mal branchée représente un risque plus important qu'une vitesse de charge réduite.  Que faut-il vérifier avant la première session de recharge ?Voici une liste succincte qui permet d'éviter la plupart des pannes. En cas de doute sur le câblage ou l'état des prises, faites vérifier l'installation par un électricien qualifié avant de l'utiliser de façon prolongée.Que confirmerCe que vous essayez d'éviterConseil pratiqueAjustement parfait (s'emboîte complètement, sans jeu)Chaleur au point de contactSi la prise semble mal fixée, arrêtez-vous et vérifiez d'abord la prise de courant.Calibre du disjoncteur (si connu)Déclenchements intempestifs ou surchargesSi vous ne pouvez pas vérifier, commencez par un réglage de courant inférieur.Circuit dédié vs circuit partagéCharge cachée provenant d'autres appareilsLes circuits partagés engendrent des trajets imprévisibles.État de la sortie (pas de décoloration)Haute résistance et surchauffeTout brunissement ou fonte constitue un arrêt absolu.Cheminement des câbles et dispositif anti-tractionDébrancher partiellementMaintenez le câble en place, aucune charge latérale sur la prise   À quelle vitesse de charge s'attendreLes chargeurs portables permettent généralement de régler ou de limiter l'intensité du courant. Lors de longues sessions de charge, la recharge d'un véhicule électrique est généralement considérée comme une charge continue ; l'intensité utilisable est donc généralement inférieure au calibre du disjoncteur. En cas de doute, commencez par une intensité plus faible, vérifiez que la prise reste froide, puis augmentez-la progressivement. Pour une recharge nocturne, la stabilité est plus importante que la vitesse de pointe.  Problèmes courants et leur signification habituelleExtrémité chaude de la prise : Si la prise chauffe, c'est qu'il y a une résistance au niveau des contacts. Arrêtez, laissez refroidir, puis vérifiez la connexion. Si le problème persiste, la prise ou le connecteur ne fait pas un bon contact. Déclenchements aléatoires des disjoncteurs : Cela indique souvent un circuit partagé, une prise défectueuse ou un disjoncteur trop sensible. Diminuez l'intensité et refaites le test. Si le disjoncteur saute toujours, l'installation nécessite une vérification. La charge démarre correctement, puis ralentit ou s'arrête : De nombreux chargeurs portables réduisent leur puissance lorsqu'ils détectent une surchauffe ou une tension d'entrée instable. C'est leur fonctionnement normal. Il est préférable de corriger la cause du problème plutôt que de forcer un courant plus élevé. Recours fréquent aux adaptateurs : Les adaptateurs ajoutent des points de contact. C'est à ces points de contact que la chaleur se forme. Si vous avez constamment besoin d'adaptateurs, cela signifie que le kit de prise n'est pas adapté aux emplacements que vous utilisez. Un flux de configuration simple1.Vérifiez qu'il s'agit bien d'une prise NEMA 14-50 et que la fiche est bien en place.2.Vérifier les éléments de base du circuit (calibre du disjoncteur si disponible, circuit dédié ou partagé).3.Définissez un courant prudent pour la première session.4.Surveillez l'extrémité de la prise pendant les 15 à 20 premières minutes.5.Si ce paramètre est stable, conservez-le comme paramètre par défaut pour ce site.  Des kits de prises qui réduisent les surprisesUn bon kit n'est pas un assortiment de toutes les prises existantes. C'est le plus petit ensemble qui couvre vos environnements de recharge réels.·Conservez un seul chemin de prise NEMA 14-50 principal pour une utilisation dans un garage ou un atelier.·Choisissez une longueur de câble qui permette d'atteindre la longueur souhaitée sans tension.·Évitez d'empiler les adaptateurs.·Considérez les rallonges électriques comme un dernier recours, et non comme une solution de facilité.  Pour les projets multirégionaux, un chargeur à prises interchangeables simplifie le déploiement sur site. Standardisez votre processus de confirmation sur site afin d'éviter que les équipes n'aient recours à des solutions de fortune. Un chargeur portable à prises interchangeables garantit la cohérence des déploiements multisites et réduit les pertes de temps liées aux incompatibilités de prises et aux solutions de dernière minute.  Quand une approche différente est plus judicieuseSi la prise est utilisée fréquemment et pendant de longues périodes, il est généralement préférable d'opter pour une installation plus stable et adaptée, plutôt que de solliciter constamment la même prise. Même avec un chargeur portable, l'objectif est de garantir une utilisation fiable et répétée. Pour la protection des câbles, le soulagement des contraintes et les accessoires prêts à l'emploi qui assurent une connexion stable, Workersbee EV Cable & Parts peut contribuer à une installation plus propre et plus sûre.  FAQPuis-je utiliser une prise NEMA 14-50 pour la charge quotidienne ?Oui, si la prise est de bonne qualité, la fiche s'y insère fermement et le circuit est adapté à une utilisation prolongée. Une utilisation quotidienne peut rapidement révéler la fragilité des prises ; surveillez donc les premières utilisations et arrêtez si l'extrémité de la fiche chauffe ou si elle se desserre. Pourquoi la prise chauffe-t-elle même avec un courant modéré ?La plupart des problèmes proviennent d'une résistance de contact : une prise usée ou desserrée, une pression de contact insuffisante ou une fiche mal insérée. Arrêtez la prise, laissez-la refroidir, puis vérifiez qu'elle ne bouge pas, qu'elle ne présente pas de décoloration ou qu'elle ne s'emboîte pas correctement. Si la prise chauffe à nouveau, il est nécessaire de la réparer ou de la remplacer avant toute nouvelle utilisation. Quel courant dois-je utiliser pour démarrer avec une nouvelle prise NEMA 14-50 ?Commencez par un réglage modéré lors de la première utilisation, puis augmentez-le seulement lorsque l'extrémité de la prise reste froide et que le contact est bien maintenu. Vérifiez à nouveau après 15 à 20 minutes, car une légère chaleur indique généralement un problème de connexion. Si vous ne pouvez pas identifier le circuit, conservez un réglage modéré. Quand dois-je m'arrêter et réparer la prise au lieu de continuer à charger ?Arrêtez immédiatement si l'un des problèmes suivants se produit : la fiche semble mal branchée, son extrémité chauffe, elle se décolore ou fond, ou la plaque de la prise bouge lorsque vous touchez la fiche. Il s'agit de problèmes de connexion qui ne se résolvent pas par une simple réduction du courant.

Les chargeurs portables pour véhicules électriques ne se branchent pas de la même manière partout. La prise murale disponible détermine le type de fiche nécessaire, la stabilité de la connexion et la praticité de l'installation pour les longues sessions de recharge. Si vous connaissez déjà le type de votre prise, consultez directement le tableau des fiches. Sinon, commencez par les sections d'installation ci-dessous.  Tableau d'index des prisesUtilisez ce tableau pour trouver la page correspondant à votre situation.Où vous chargezCe que vous verrez probablementApproche la plus adaptéeQue confirmerMeilleur article suivantGarage/atelier en Amérique du NordPrise NEMA (capacité supérieure)Utilisez un chemin de sortie dédiéPrise de courant + circuit dédiéGuide NEMA 14-50 / NEMA 6-50 vs 14-50Site industriel avec accès monophaséIEC 60309 BleuStandardiser les prises prêtes à l'emploiCalibre de la prise (16A/32A)IEC 60309 Bleu 16A vs 32ASite industriel avec accès triphaséIEC 60309 RougeVérifiez la configuration avant de sélectionnerCouleur + étiquette de puissance + disposition des prisesIEC 60309 Rouge triphaséprises domestiques de l'UESchuko (Type E/F)Utilisation temporaire, approche prudenteAjustement de la douille + durée de la séanceChèques SchukoEnvisager des adaptateurs ou des rallongesMixteUtilisez des limites claires, évitez le cumul.Étanchéité de la connexion + chaleur aux extrémitéspage des limites de sécuritéprises domestiques britanniquesType GUtilisation temporaire, approche prudenteAjustement de la douille + durée de la séanceGuide britannique de type G   Types de prises selon la configurationPoints de vente en Amérique du Nord (NEMA)En Amérique du Nord, les chargeurs portables pour véhicules électriques se branchent souvent sur les prises de garage ou d'atelier. Le principal risque réside dans le point de connexion : une prise usée ou mal fixée peut chauffer lors de longues sessions de recharge, même si le circuit semble adapté. Commencez par le NEMA 14-50 page, puis utilisez le NEMA Comparaison entre les modèles 6-50 et 14-50si vous devez choisir entre les deux. Prises industrielles (IEC 60309 / CEE)Les prises IEC 60309 sont courantes sur les chantiers et dans les dépôts car elles sont plus faciles à standardiser. Avant de choisir une prise, vérifiez le modèle présent sur place (bleu ou rouge et indication de la norme) afin d'éviter toute erreur de configuration. Utilisez le IEC 60309 Page bleued'abord, puis passez au Page rouge triphaséelorsque le site propose des prises triphasées. Prises murales (usage temporaire)Les prises murales domestiques sont idéales pour une recharge occasionnelle ou en voyage. Pour des recharges longues ou fréquentes, il est généralement plus sûr d'opter pour une prise dédiée ou une prise industrielle plutôt que d'utiliser la même prise murale au quotidien. Commencez par le Page Schuko (Type E/F)dans la majeure partie de l'Europe, ou le Page de type Gsi vous êtes au Royaume-Uni. Adaptateurs et rallonges (limites de sécurité)Les adaptateurs et les rallonges ajoutent des points de contact supplémentaires, ce qui augmente le risque de desserrage et de surchauffe aux extrémités. Considérez-les comme temporaires et arrêtez immédiatement toute connexion qui semble lâche ou qui chauffe. Lisez le page sur les limites de sécuritéavant d'utiliser un adaptateur ou une rallonge comme solution de contournement.  planification du kit de priseUn kit de prises est optimal lorsqu'il correspond à une utilisation réelle, et non à toutes les prises existantes. Commencez par identifier les principaux environnements d'utilisation. Pour de nombreux projets, il s'agit d'une combinaison de recharge à domicile/garage, sur site ou pour flottes de véhicules, et occasionnellement en déplacement ou pour des recharges temporaires. L'objectif est d'éviter les solutions de fortune de dernière minute : moins d'adaptateurs, moins de prises inconnues et moins de mauvaises surprises en cours de charge. Lorsque les charges deviennent fréquentes et longues, il est généralement judicieux de privilégier les prises dédiées ou industrielles aux prises domestiques. Informations minimales pour choisir le bon kit de bougies :Photo nette de la prise (montrer la face et toute étiquette)Calibre du disjoncteur (l'étiquette du tableau convient)Circuit dédié vs circuit partagéexposition intérieure/extérieureDurée typique d'une séance  FAQPuis-je utiliser un adaptateur de prise pour recharger un véhicule électrique ?Oui, mais considérez cela comme une solution temporaire. Évitez d'empiler les adaptateurs et arrêtez si la connexion semble lâche ou si la prise chauffe. Pour des sessions longues et fréquentes, il est généralement préférable d'utiliser la prise adaptée plutôt que des adaptateurs. Une rallonge électrique convient-elle pour un chargeur portable de véhicule électrique ?À utiliser uniquement en dernier recours et pour une courte durée. Les principaux risques sont la surchauffe des extrémités de la prise et un mauvais contact lors d'une utilisation prolongée. Si vous constatez une chaleur, une décoloration ou un contact lâche de la prise, arrêtez immédiatement et branchez-vous sur une prise plus proche ou utilisez un système dédié. Que dois-je vérifier avant de choisir une prise pour mon chargeur portable de véhicule électrique ?Commencez par prendre une photo nette de la prise et de son étiquette, puis vérifiez le calibre du disjoncteur, si le circuit est dédié et si la recharge se fera à l'intérieur ou à l'extérieur. Si les recharges sont longues et fréquentes, privilégiez une prise plus stable plutôt que de tenter de la faire fonctionner à chaque fois. Pour des installations répétables, quelles prises sont les plus adaptées : les prises domestiques ou les prises industrielles ?Pour une recharge fiable sur site et pour les flottes de véhicules, les prises industrielles sont généralement plus faciles à standardiser et plus homogènes. Les prises domestiques privilégient la praticité et un usage ponctuel. Si vous prévoyez des recharges régulières et prolongées, optez pour une installation qui minimise les risques d'imprévus au niveau du point de connexion.  Pages associées :Chargeur portable pour véhicules électriquessCâbles et pièces pour véhicules électriques
