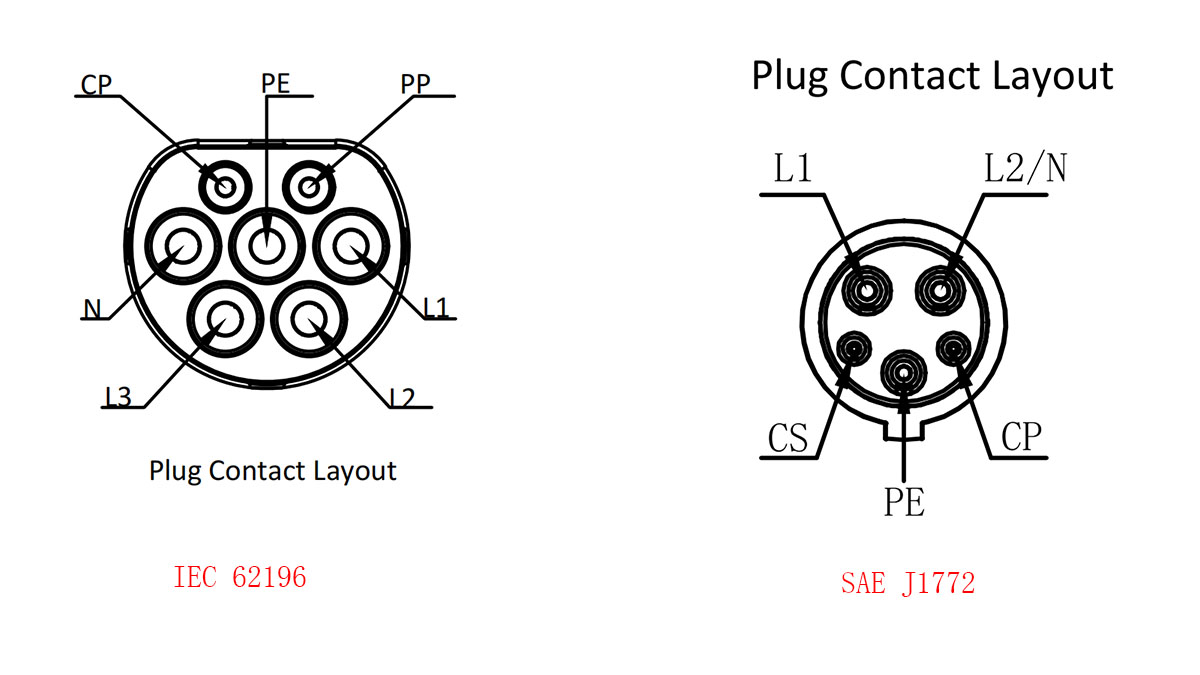

J1772 est la dénomination nord-américaine du connecteur secteur IEC 62196-2 de type 1. Le type 2 est le connecteur IEC 62196-2 utilisé en Europe et dans de nombreuses autres régions.

Pour la recharge rapide en courant continu, les deux régions utilisent la famille de normes IEC 62196-3 « CCS » (CCS1 en Amérique du Nord, CCS2 en Europe). Votre choix ici n’affecte que la recharge en courant alternatif.

Articles connexes:

Qu'est-ce qu'un connecteur de type 2 pour véhicule électrique ?

Qu'est-ce que le connecteur J1772 ?

Tableau de décision à un seul écran

Compatibilité
Commencez par la voiture. Votre ordinateur de bord détermine la puissance maximale du courant alternatif. Si l'ordinateur de bord est monophasé 32 A (environ 7,4 kW), une prise plus puissante ou une borne triphasée n'augmentera pas la puissance du courant alternatif.
Adaptez le réseau électrique au type de site. En Amérique du Nord, les habitations sont généralement alimentées en monophasé 240 V. En Europe, on trouve souvent du triphasé 16/32 A dans les logements et les petits commerces. Les panneaux d'affichage publics indiquent le courant par phase ou la puissance en kW. Consultez les deux.

Utilisez un matériel adapté. Choisissez un connecteur et un câble dimensionnés pour l'intensité du courant. Les câbles plus longs coûtent plus cher, entraînent une chute de tension plus importante et chauffent davantage. Optez pour le câble le plus court possible tout en conservant une longueur suffisante.

Installez le siège et verrouillez-le. Insérez-le complètement jusqu'à entendre un clic net. Un mauvais contact ou un loquet défectueux peuvent entraîner des démarrages impossibles et des arrêts prématurés.

Valeurs typiques pour donner une idée de la puissance attendue : monophasé 32 A ≈ 7,4 kW ; triphasé 16/32 A ≈ 11/22 kW. Une prise plus puissante ne remplace pas votre contrôleur embarqué.

Carte des normes : J1772, Type 2, CCS
Le J1772 correspond au type 1 de la norme IEC 62196-2. Le type 2 est également décrit dans cette norme. La charge rapide en courant continu (CCS1/CCS2) est prise en compte dans la norme IEC 62196-3. Il est important de garder cette correspondance à l'esprit pour éviter toute confusion entre les sujets relatifs au courant alternatif et au courant continu.

Adaptateurs et transition J3400/NACS
L'Amérique du Nord adopte progressivement la norme SAE J3400 (souvent appelée NACS). Durant cette transition, un adaptateur permet de faire la transition entre les prises et les bornes. Utilisez-en un lors de vos déplacements ou sur des sites mixtes. Évitez son utilisation pour les applications à courant élevé, les longues sessions en intérieur et en extérieur, par mauvais temps ou avec du matériel de qualité incertaine. Vérifiez toujours l'intensité nominale, le comportement thermique, le niveau de protection contre les infiltrations et assurez-vous que le constructeur de votre véhicule prenne en charge cette configuration pour la garantie.

Liste de contrôle de l'acheteur

Longueur et flexibilité : Portée suffisante sans coudes serrés ; reste utilisable en hiver.

Courant nominal et section du conducteur : Évitez le sous-dimensionnement ; surveillez l'élévation de température en utilisation réelle.

Indices de résistance à l'effraction/aux impacts : IP et IK adaptés à la réalité extérieure et à une manipulation fréquente.

Étiquetage de conformité : Homologation UL/CE le cas échéant, plus marquage correct des pièces selon la norme IEC 62196 sur le produit.

Deux idées fausses
« Le type 2 est toujours plus rapide. » Sauf si la voiture est monophasée ou si le chargeur embarqué est le facteur limitant. La forme de l'interface n'a aucune incidence sur le chargeur de la voiture.

« Un adaptateur résout tout. » En réalité, il impose des limitations et peut réduire la fiabilité. Considérez les adaptateurs comme une solution temporaire, et non comme une amélioration permanente de la vitesse.

FAQ

Q : Une voiture équipée d'un câble J1772 peut-elle se recharger sur une borne européenne de type 2 ?
R : Oui, avec l'adaptateur adéquat et dans les limites de l'ordinateur de bord de votre voiture. Vous ne constaterez aucun gain de vitesse si l'ordinateur de bord est monophasé 32 A ; une borne triphasée vous alimentera toujours en monophasé.

Q : J'ai installé une borne de recharge triphasée de 22 kW chez moi. Est-ce que toutes les voitures se rechargeront à 22 kW ?
R : Uniquement si l'ordinateur de bord de la voiture supporte le triphasé à cette puissance. De nombreuses voitures sont limitées à 11 kW, voire 7,4 kW. Les fixations murales ne peuvent pas soulever le plafond de l'ordinateur de bord.

Q : Les choix de courant alternatif ont-ils une incidence sur la vitesse de charge rapide en courant continu ?
R : Non. Les systèmes CA (Type 1/Type 2) et CC (CCS1/CCS2) sont distincts. Votre vitesse de charge CC dépend de la courbe de charge CC de votre véhicule, de l'état de la batterie et de la borne, et non du câble CA que vous avez choisi.

Si vous standardisez votre matériel, Workersbee propose des solutions prêtes à la production. Connecteurs de type 1 pour véhicules électriques pour l'Amérique du Nord et Connecteurs de type 2 pour véhicules électriques Pour l'Europe, nous proposons différentes options de longueur de câble, de section de conducteur, de surmoulage, de joints et d'étiquetage. Notre équipe d'ingénieurs assure la conformité aux normes IEC/UL, le respect des objectifs de température et l'intégration de systèmes anti-traction de qualité industrielle pour garantir la fiabilité de vos installations en conditions réelles d'utilisation.

Besoin d'aide pour dimensionner les câbles de votre OBC et de l'alimentation de votre site, ou pour planifier un déploiement mixte J1772/Type 2 ? Contactez un ingénieur Workersbee pour confirmer les spécifications ou demandez un échantillon/une fiche technique pour faire avancer votre projet.
