Qu'est-ce qu'un connecteur de type 2 pour véhicule électrique ? Guide pratique de la prise secteur à 7 broches (2025)

Introduction
Le Type 2 est l'interface de charge CA à 7 broches utilisée en Europe et dans de nombreuses régions voisines pour les domiciles, les lieux de travail et les destinations. Il prend en charge les alimentations monophasées et triphasées. En pratique, vous atteindrez 7,4 kW en monophasé et 11 ou 22 kW en triphasé, selon le site et le chargeur embarqué du véhicule. La charge rapide CC utilise le CCS2, et non le Type 2.

Qu'est-ce que la prise et comment fonctionne-t-elle ?

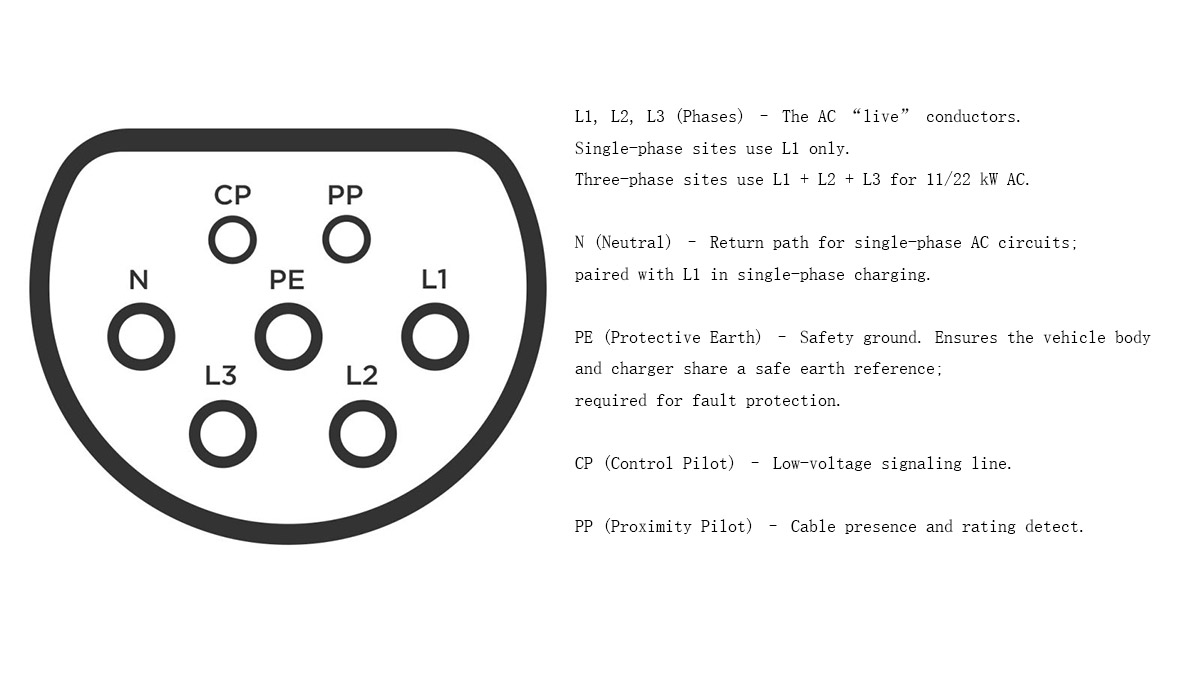

Le type 2 possède sept contacts. L1, L2, L3, N et PE transportent l'alimentation et la terre de protection. Le CP (pilote de contrôle) échange les signaux de base pour démarrer, arrêter et limiter le courant. Le PP (pilote de proximité) identifie le câble et son courant nominal afin que le système ne le dépasse pas. Un verrou mécanique, situé à la prise du véhicule ou à la borne de recharge, maintient le connecteur pendant la session.

Niveaux de puissance en utilisation quotidienne
Les chiffres ci-dessous reflètent les configurations courantes que vous trouverez à la maison et dans les baies de climatisation publiques.

Note historique : certains systèmes antérieurs atteignaient 43 kW CA sur certains modèles. Cet arrangement est rare aujourd'hui et n'est pas un objectif de planification.

Type 2 et CCS2 expliqués

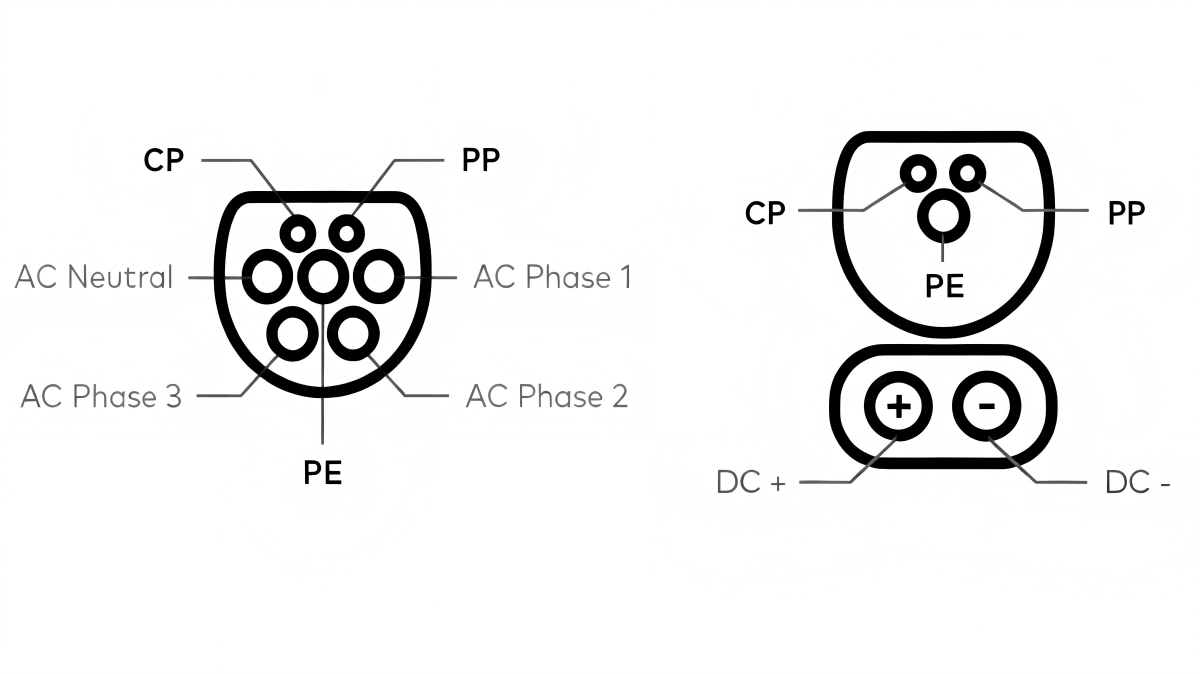

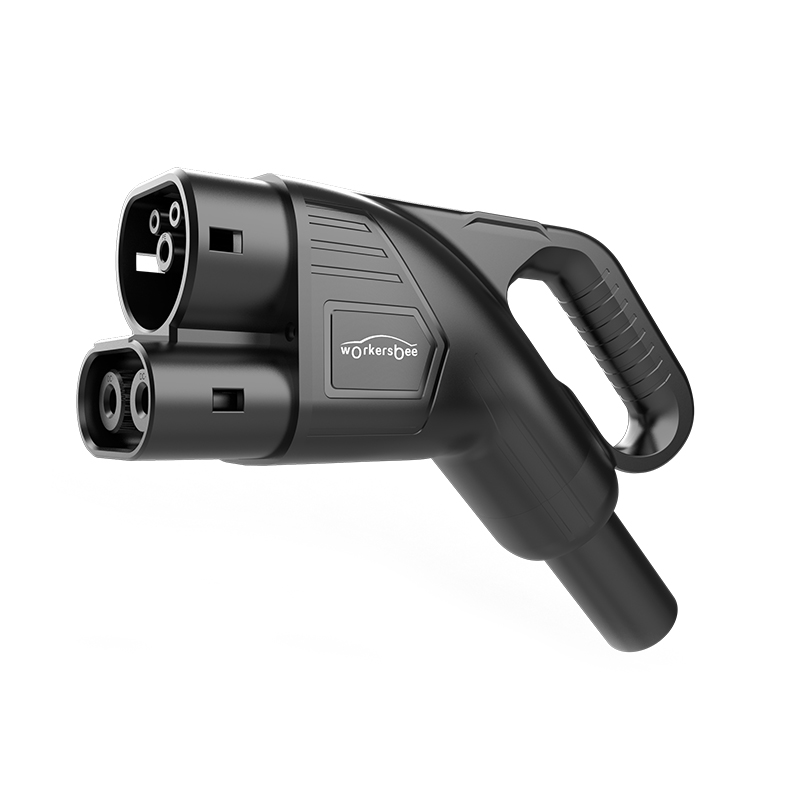

Type 2 est utilisé pour la charge CA. CCS2 Utilisé pour la recharge CC. Le CCS2 conserve la forme du Type 2 et ajoute deux grandes broches CC sous la section CA. Utilisez le Type 2 pour la recharge CA de nuit, à destination et au travail. Utilisez le CCS2 pour une alimentation CC haute puissance dans les couloirs et lors de rotations rapides.

Poteaux attachés et non attachés ; Mode 2 et Mode 3
Les bornes attachées sont équipées d'un câble fixe. Rapides à utiliser, elles évitent d'avoir à transporter un câble. Avec les bornes non attachées, vous utilisez votre propre câble de type 2. Elles réduisent l'usure et les risques de vol et permettent de garder les baies bien rangées lorsque les câbles sont correctement rangés.

Le mode 2 désigne un boîtier de commande portable intégré au câble, utilisé avec des prises adaptées. Le mode 3 désigne un équipement ou des bornes de climatisation dédiés qui gèrent la session. Le type 2 apparaît dans les deux contextes.

Notes de compatibilité
La plupart des modèles européens actuels utilisent le Type 2 pour le courant alternatif et le CCS2 pour le courant continu. Les véhicules Tesla en Europe suivent la même approche aujourd'hui. D'autres régions utilisent des familles de connecteurs différentes ; vérifiez la prise du véhicule et la norme du site lors de vos déplacements.

Sélection du bon connecteur et du bon assemblage de câbles
Choisir le numéro imprimé le plus grand est souvent source de déception. Suivez une séquence courte adaptée à votre site et à votre véhicule.

Étape 1 : confirmer l'approvisionnement
Vérifiez si votre site est monophasé ou triphasé. Vérifiez la capacité de courant continu du circuit prévu, à 16 A ou 32 A. Un électricien pourra vérifier cela et vous conseiller sur les protections et les chemins de câblage.

Étape 2 : vérifier le chargeur embarqué du véhicule (OBC)
Votre tarif de climatisation est plafonné par l'OBC. Si l'OBC ne prend en charge que 7,4 kW monophasé, un poste triphasé n'accélérera pas les sessions de climatisation. Si l'OBC prend en charge 11 ou 22 kW triphasé, ajustez l'alimentation du site pour exploiter pleinement ces performances.

Étape 3 : dimensionnez le câble et le boîtier en fonction de l'endroit où vous vous garez
Choisissez une longueur qui atteint l'entrée sans coudes serrés. Évitez les longs serpentins qui retiennent la chaleur. Pour une utilisation en extérieur, privilégiez des boîtiers robustes, des gaines étanches et un serre-câble résistant aux flexions répétées. En cas de risque de vandalisme ou de vol, prévoyez des étuis et des cadenas.

Note sur le produit

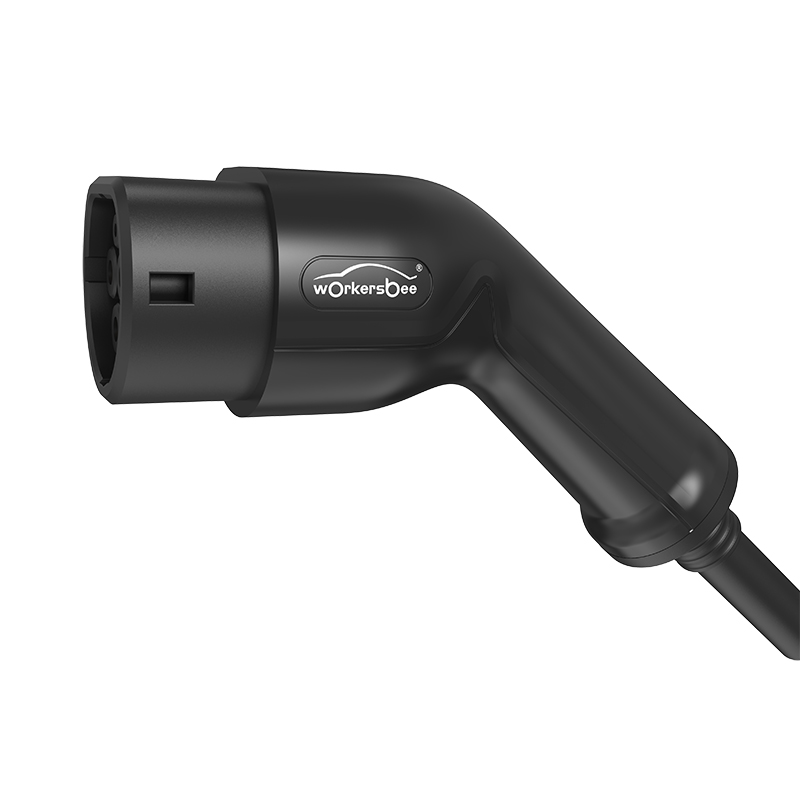

Une fois les limites d'alimentation et de charge définies, optez pour un connecteur EV de type 2 avec un comportement CP/PP précis, un verrouillage positif et un placage de contact adapté à 32 A continus si nécessaire. Workersbee propose des connecteurs EV de type 2 conçus pour une utilisation en courant alternatif de 7,4, 11 et 22 kW, afin que chaque insert soit stable et résistant aux manipulations quotidiennes.

Flux de sélection simple

Alimentation → OBC → Accessoire
Monophasé 32 A ou triphasé 16/32 A → Limite OBC du véhicule 7,4/11/22 kW → Connecteur EV de type 2 et ensemble de câbles calibrés au plus bas des deux

Considérations relatives au site pour les baies de climatisation publiques
Assurez une insertion et un démarrage prévisibles. Maintenez les étuis propres afin que le connecteur s'enclenche avec un clic clair. Inspectez régulièrement les loquets, les joints et les surfaces de contact et remplacez les câbles usés au plus tôt. Identifiez chaque baie avec son alimentation secteur afin que les conducteurs aient des attentes réalistes. Planifiez la gestion des câbles de manière à ce que le câble atteigne les entrées avant et arrière sans traîner au sol.

Note produit pour les opérateurs
Un matériel standardisé améliore la formation et réduit les erreurs de réinstallation. Un connecteur EV de type 2 durable, associé à des câbles de type 2 de haute qualité, protège les contacts, résiste à une utilisation fréquente et assure la stabilité des séances d'entraînement sur tous les sites.

Workersbee prend en charge la spécification et le déploiement afin que les équipes s'alignent Connecteurs EV, câbles et étuis avant la mise à l'échelle.

Sécurité et soins
Insérez et retirez le connecteur droit. Ne le tordez pas sous charge. Évitez tout écrasement ou arêtes vives le long du trajet du câble. Ne laissez pas de longues boucles serrées pendant les sessions à courant élevé. Conservez les capuchons de protection sur les connecteurs rangés et essuyez les surfaces de contact avant utilisation.

Questions fréquemment posées

Le type 2 peut-il atteindre 22 kW en courant alternatif ?
Oui. Il faut une alimentation triphasée de 32 A sur le site et un véhicule dont l'OBC prend en charge ce débit.

Le type 2 est-il identique au J1772 (type 1) ?
Non. Les concepts de signalisation sont liés, mais les formes et les écosystèmes régionaux diffèrent. Les adaptateurs et l'entrée du véhicule déterminent la compatibilité.

Le type 2 prend-il en charge la charge rapide CC ?
Non. Le type 2 est destiné au courant alternatif. La charge rapide CC utilise le CCS2, qui ajoute deux broches CC à la géométrie du type 2.

Quelle longueur de câble dois-je choisir
Choisissez la longueur la plus courte qui atteint l'entrée sans coudes serrés depuis la position de stationnement prévue. Les longueurs plus courtes sont plus nettes et réduisent les risques de dommages ou d'échauffement des bobines.

Résumé
Le type 2 est l'interface CA 7 broches la plus répandue en Europe et dans les régions limitrophes. Prévoyez 7,4 kW en monophasé et 11 ou 22 kW en triphasé, lorsque le site et le véhicule le permettent. Il est important de bien distinguer : type 2 pour CA, CCS2 pour CC. Pour un fonctionnement fiable, utilisez un connecteur VE de type 2 fiable et un câblage adapté, puis adaptez l'alimentation, les limites de l'OBC et la configuration du site avant de procéder à l'agrandissement.
