Guide du connecteur CCS2 EV : structure, alimentation et compatibilité

La norme CCS2, également connue sous le nom de Combo 2, est l'une des principales normes de connecteurs pour la recharge rapide en courant continu en Europe et sur de nombreux marchés de type 2. Pour les fabricants de bornes de recharge, les fournisseurs de pièces détachées, les gestionnaires de flottes, les distributeurs et les acheteurs de composants pour véhicules électriques, la compréhension de la norme CCS2 ne se limite pas à la simple identification de la forme de la prise. Il s'agit de comprendre comment la structure du connecteur, la disposition des broches, les chemins de charge AC/DC, les puissances nominales, les méthodes de refroidissement, les limites de compatibilité et la fiabilité à long terme influencent les projets de recharge concrets.

Pour les bornes de recharge publiques, les dépôts de véhicules et les systèmes de recharge haute puissance, le choix du connecteur CCS2 dépend de plusieurs facteurs, au-delà du simple courant nominal. L'adéquation au marché, la compatibilité avec les véhicules, la conception thermique, la manipulation des câbles, la fiabilité du verrouillage, la certification et la planification de la maintenance sont autant d'éléments qui déterminent si un connecteur ou un câble convient au projet.

Qu'est-ce qu'un connecteur CCS2 ?

Un connecteur CCS2 est construit autour d'une interface CA de type 2 avec deux contacts d'alimentation CC supplémentaires situés en dessous. La partie supérieure fournit l'interface de charge de type 2, tandis que la partie inférieure ajoute les contacts CC+ et CC- pour la charge rapide en courant continu.

Cette structure combinée permet à une prise de véhicule CCS2 de prendre en charge la recharge en courant alternatif de type 2 et la recharge rapide en courant continu CCS2 lorsque le véhicule et le système de recharge sont conçus pour les deux modes. Une même prise peut ainsi servir à différents scénarios de recharge, de la recharge en courant alternatif à destination à la recharge rapide en courant continu sur les bornes de recharge publiques ou dans les dépôts de véhicules.

Le CCS2 est largement utilisé dans l'infrastructure de recharge rapide en courant continu européenne et sur de nombreux marchés appliquant les normes de recharge de type 2. Son interface physique est conforme à la norme IEC 62196-2 pour la partie CA de type 2 et à la norme IEC 62196-3 pour la partie CC.

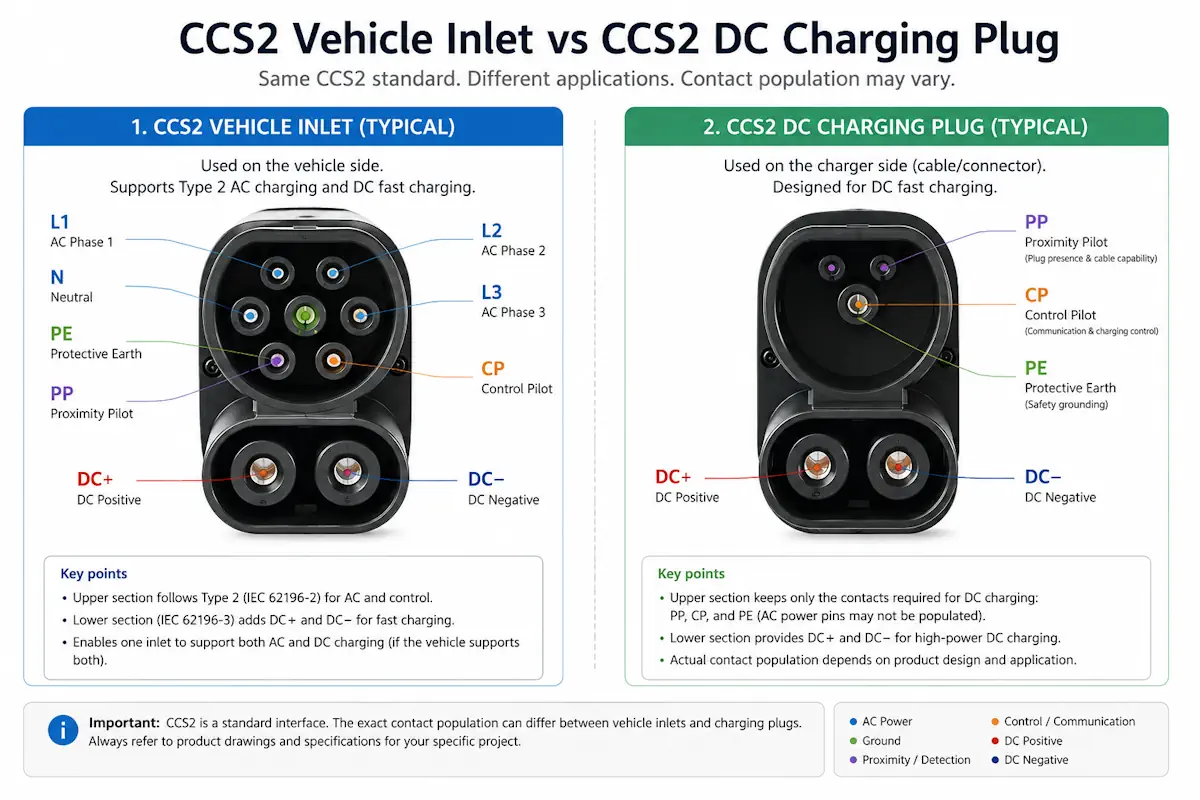

Structure et disposition des broches du connecteur CCS2

Le connecteur CCS2 comporte deux parties principales. La partie supérieure, de type 2, inclut les contacts de charge CA, de mise à la terre et de signalisation. La partie inférieure contient les deux contacts CC de plus grande taille, dédiés à la charge rapide. Cette configuration sépare l'alimentation électrique des fonctions de contrôle et de sécurité, tout en permettant à une seule prise d'alimentation du véhicule de prendre en charge différents modes de charge.

La configuration exacte des contacts peut varier entre une prise d'alimentation CCS2 complète pour véhicule et une prise de charge CCS2 en courant continu. Dans les prises de charge rapide en courant continu, les contacts d'alimentation CA peuvent être absents, car la fourniture de courant continu haute puissance utilise les contacts DC+ et DC- inférieurs.

La disposition des broches n'est qu'un aspect du choix d'un connecteur. La stabilité mécanique, la qualité des contacts, le retour de verrouillage, le maintien du câble en place et l'étanchéité influent également sur la fiabilité de la charge, notamment sur les bornes de recharge rapide publiques où les branchements sont fréquents.

Comment CCS2 prend en charge la charge CA et CC

Une prise CCS2 peut prendre en charge la charge en courant alternatif (CA) et la charge rapide en courant continu (CC) via des voies d'alimentation distinctes au sein d'une même interface. En mode CA, une fiche de type 2 utilise la partie supérieure de la prise. Ce type de prise est courant pour la recharge à domicile, sur le lieu de travail, à destination et lors de stationnements prolongés.

En charge rapide en courant continu, une prise CCS2 fournit une énergie élevée via les contacts inférieurs DC+ et DC-. L'alimentation en courant continu n'est pas fournie par les contacts de phase CA. La partie supérieure conserve les fonctions de contrôle, de proximité, de mise à la terre et de sécurité permettant de vérifier l'état de la connexion, la compatibilité du câble et la disponibilité pour la charge.

La compatibilité physique ne garantit pas une compatibilité de charge totale. Une prise CCS2 peut accepter les fiches CA de type 2 et CCS2, mais le véhicule et le chargeur doivent prendre en charge le mode de charge, le processus de communication et la logique de sécurité correspondants.

Où CCS2 est utilisé

La norme CCS2 est la principale norme de connecteurs de recharge rapide en courant continu en Europe et est largement utilisée sur de nombreux marchés dotés d'infrastructures de recharge de type 2. Elle est également courante dans certaines régions d'Océanie, du Moyen-Orient et d'Afrique, ainsi que dans les projets de recharge destinés à l'exportation où les normes de recharge européennes sont adoptées.

Cette adéquation régionale est importante pour les fabricants, les distributeurs et les gestionnaires d'infrastructures de bornes de recharge. Un connecteur CCS2 peut convenir à un hub de recharge autoroutier européen, à un projet de recharge publique en courant continu au Moyen-Orient ou à un dépôt de véhicules équipés de prises CCS2. Cependant, il ne doit pas être considéré comme un connecteur universel pour tous les marchés.

L'Amérique du Nord a longtemps utilisé la norme CCS1 pour la recharge rapide en courant continu, tandis que la norme SAE J3400/NACS est désormais une norme importante sur ce marché. Pour les projets internationaux, le choix du connecteur doit tenir compte du marché cible, du parc automobile, des réglementations locales, des exigences de certification et des normes de recharge utilisées par les véhicules qui utiliseront le site.

Caractéristiques de puissance CCS2 : tension, courant et puissance de charge réelle

La puissance de charge CCS2 est déterminée par la tension et le courant, mais la valeur nominale indiquée sur un connecteur ou un chargeur ne garantit pas que chaque session de charge fournira cette puissance. En termes simples, la puissance électrique se calcule en multipliant la tension par le courant. Par exemple, un système de 1 000 V et 500 A représente une puissance électrique maximale théorique de 500 kW.

Dans les projets de recharge réels, la puissance délivrée est généralement inférieure à la puissance maximale théorique. Elle dépend de la tension de la batterie du véhicule, de son niveau de charge, de la puissance de sortie de l'armoire de recharge, de l'intensité admissible du câble, de la température ambiante et des limites définies par le système de recharge. Un véhicule peut accepter une puissance élevée uniquement pendant une partie de la courbe de charge, puis réduire l'intensité à mesure que la batterie se charge davantage.

Parmi ces limites, la chaleur est généralement la plus importante dans les applications CCS2 à courant élevé. La résistance de contact, la conception du câble, la méthode de refroidissement et la fréquence de branchement influent toutes sur l'élévation de température au niveau du connecteur et du câble. Si le système approche sa limite thermique, le chargeur peut réduire le courant afin de protéger le connecteur, le câble et la prise du véhicule. Le choix d'un chargeur CCS2 doit donc tenir compte du cycle de service réel et de la marge thermique, et non uniquement de la puissance nominale maximale annoncée.

Connecteurs CCS2 refroidis par air ou par liquide

Tous les projets de recharge rapide CCS2 ne nécessitent pas un connecteur refroidi par liquide. Le choix doit se faire en fonction du niveau de courant requis, du rapport cyclique, de la température ambiante, de la plage de charge et des possibilités de maintenance.

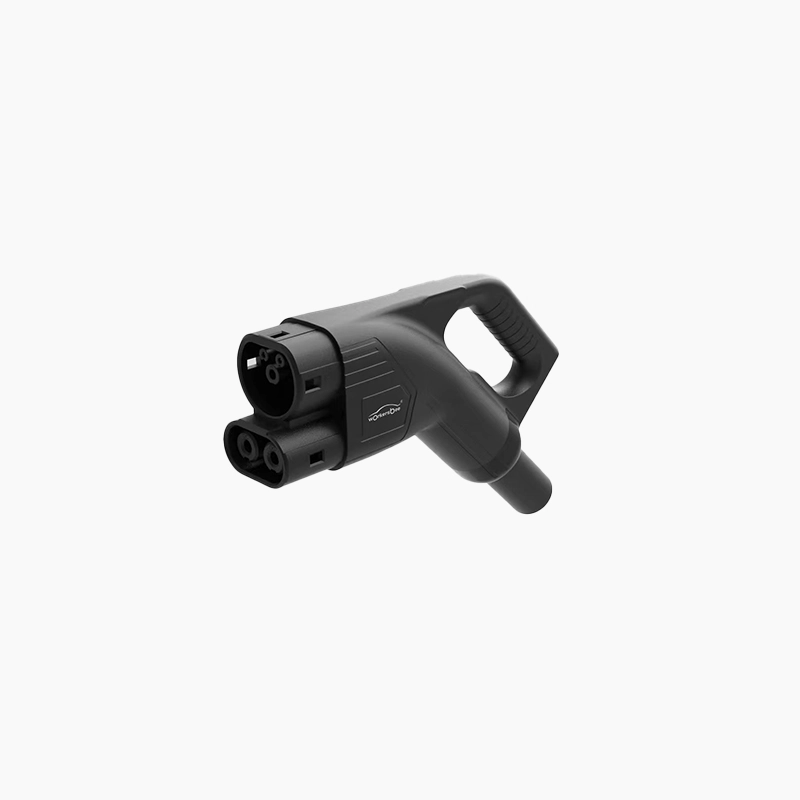

Les connecteurs CCS2 refroidis par air constituent un choix judicieux pour la recharge en courant continu de puissance moyenne, une utilisation modérée, le stationnement de longue durée et les sites où les coûts sont un facteur important. Leur installation et leur maintenance sont simplifiées car ils ne nécessitent ni circulation de liquide de refroidissement, ni pompes, ni tuyaux, ni surveillance supplémentaire du système de refroidissement. Pour les bornes de recharge publiques urbaines, les parkings commerciaux, la recharge en entreprise et certains projets de dépôts, les connecteurs CCS2 refroidis par air offrent des performances suffisantes avec une complexité système réduite.

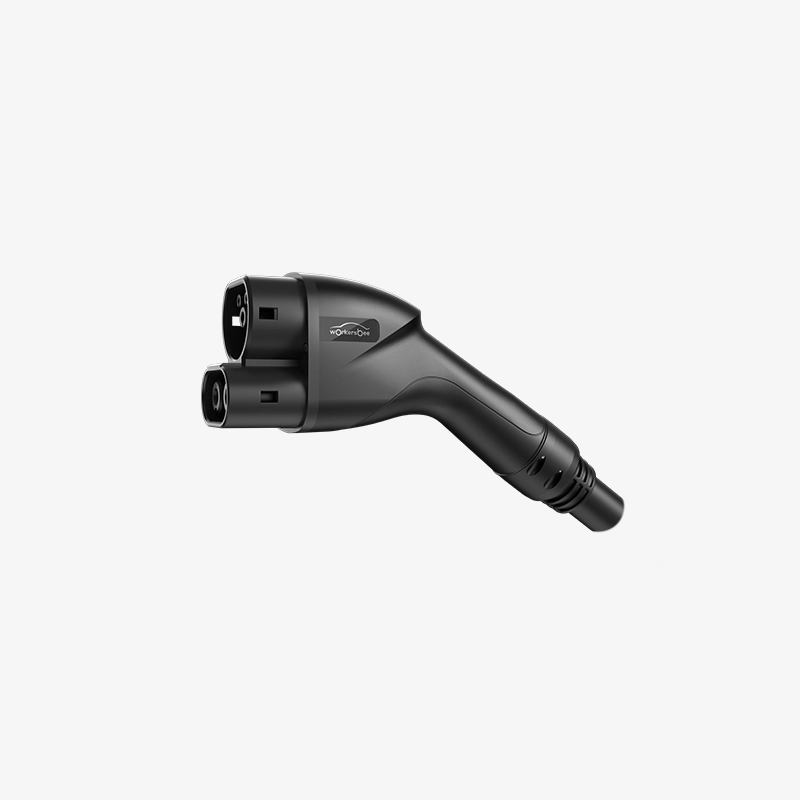

Les connecteurs CCS2 à refroidissement liquide sont mieux adaptés à une charge soutenue à courant élevé. Ils sont typiquement utilisés dans les stations de recharge rapide autoroutières, les sites de recharge rapide publics à forte fréquentation, les dépôts de véhicules avec des plages horaires de recharge courtes, les installations en climat chaud et les projets où une réduction de la puissance ou une température élevée des poignées pourraient nuire à la disponibilité et à l'expérience utilisateur. Le refroidissement liquide améliore la gestion thermique sous fortes charges, mais il engendre également des coûts supplémentaires, une complexité accrue du système et des exigences de maintenance plus importantes.

Le choix ne se résume pas à opter pour un refroidissement par air plutôt qu'un refroidissement liquide. Il s'agit plutôt de déterminer si le site nécessite un courant élevé et constant en conditions réelles d'exploitation. Si le projet prévoit des sessions fréquentes, des temps d'arrêt courts, des véhicules puissants ou une température ambiante élevée, un refroidissement liquide peut se justifier. En revanche, si l'utilisation est modérée et que la maîtrise des coûts est primordiale, un système CCS2 refroidi par air sera probablement plus adapté.

Options de connecteurs CCS2 pour différents besoins de charge

Liste de contrôle pour la sélection des connecteurs CCS2 pour les projets de recharge

Le choix d'un connecteur CCS2 doit se faire en fonction du projet, et non uniquement en fonction de son intensité maximale. La liste de contrôle ci-dessous aide les acheteurs à faire le lien entre les spécifications du produit et les conditions de charge réelles, les exigences du marché et l'utilisation à long terme.

Un connecteur CCS2 apparemment adapté sur le papier peut néanmoins présenter des défaillances sur le terrain si le cycle de service, la marge thermique, la gestion des câbles ou le plan de maintenance sont inadéquats. Le choix doit tenir compte de l'environnement de charge réel, et non se limiter au courant de crête, à la forme du connecteur ou à une référence standard.

CCS2 vs Type 2 : Quelle est la différence ?

Les connecteurs de type 2 et CCS2 sont étroitement liés, mais il s'agit de connecteurs différents. La principale différence réside dans le fait que le type 2 est une interface de charge en courant alternatif (CA), tandis que le CCS2 intègre un canal de charge rapide en courant continu (CC) sous la partie type 2.

Pour les acheteurs, le point essentiel est la compatibilité. Une forme de connecteur similaire n'implique pas nécessairement une capacité de charge identique. Un véhicule équipé uniquement d'un connecteur de type 2 ne peut pas utiliser la recharge rapide CCS2 CC à moins d'être doté du matériel de recharge CC, du système de communication et du système de sécurité requis.

CCS1 vs CCS2 : Différences régionales et de conception

Les connecteurs CCS1 et CCS2 sont tous deux des connecteurs de système de charge combiné (CCS), mais ils sont construits sur des bases de connecteur CA différentes. Le CCS1 utilise la partie supérieure de type 1 / J1772, tandis que le CCS2 utilise la partie supérieure de type 2. Tous deux ajoutent deux contacts CC inférieurs pour la charge rapide en courant continu.

Pour les fabricants, distributeurs et opérateurs de bornes de recharge à l'échelle mondiale, le choix entre CCS1 et CCS2 doit être adapté au marché de destination et au parc automobile. Un connecteur compatible avec l'infrastructure d'une région peut ne pas convenir aux véhicules, aux exigences de certification ou aux normes de recharge d'une autre région.

Vérifications de compatibilité CCS2 avant la sélection

La compatibilité CCS2 ne se limite pas à la forme du connecteur. Dans un projet de recharge, elle doit être vérifiée au niveau du véhicule, du chargeur, du connecteur, du câble, de la logique de commande et des exigences de certification. Un connecteur peut correspondre physiquement à l'entrée sans pour autant prendre en charge le mode de charge, la logique de verrouillage ou le processus de sécurité requis.

Avant de choisir un connecteur ou un câble CCS2, les acheteurs doivent vérifier les points suivants :

L'approche la plus sûre consiste à définir la compatibilité par cas d'utilisation, et non par nom de connecteur. Une borne de recharge publique en courant continu, une borne de recharge pour parc automobile, une borne de recharge en courant alternatif et un système de recharge avec adaptateur peuvent tous utiliser la terminologie Type 2 ou CCS2, mais leurs exigences techniques diffèrent. Avant de finaliser le choix du connecteur, les acheteurs doivent préciser le marché cible, le modèle de véhicule ou le type de prise, la puissance de sortie de la borne, le courant attendu, la longueur du câble, les exigences de refroidissement et les certifications requises.

Cela permet d'éviter une erreur courante lors de la conception d'un projet : choisir un connecteur qui correspond à l'interface visible mais qui ne correspond pas au mode de charge, à la charge thermique, à la logique de contrôle ou au chemin de conformité requis sur le terrain.

Contrôles de fiabilité et de maintenance des connecteurs CCS2

Pour les stations de recharge publiques et les dépôts de véhicules, la fiabilité du connecteur CCS2 ne se limite pas à la réussite des tests initiaux. Ce connecteur est manipulé quotidiennement, exposé aux intempéries et soumis à des contraintes électriques et mécaniques répétées. Avec le temps, de légères variations de l'état des contacts, du retour de verrouillage, de la tension du câble ou de l'étanchéité peuvent entraîner des interruptions de charge, une réduction de la puissance, des réclamations d'utilisateurs ou un remplacement prématuré.

Les opérateurs doivent prêter attention à ces signaux lors des inspections de routine :

La planification de la maintenance doit être adaptée à l'utilisation du site. Une borne de recharge CC peu utilisée peut se contenter d'une inspection visuelle et d'un nettoyage périodiques, tandis qu'une borne de recharge autoroutière à fort trafic ou un système de dépôt doit assurer le suivi des sessions défaillantes, des baisses de puissance, de la température des connecteurs et des cycles de remplacement. L'objectif n'est pas seulement d'acquérir un connecteur aux caractéristiques appropriées, mais aussi de garantir sa stabilité sous la charge réelle d'exploitation du site.

FAQ

Qu'est-ce qu'un connecteur CCS2 ?

Le connecteur CCS2, également appelé Combo 2, est un connecteur de recharge pour véhicules électriques qui combine une interface CA de type 2 avec deux contacts CC supplémentaires pour une recharge rapide. Il est largement utilisé en Europe et sur de nombreux marchés utilisant le type 2 pour la recharge publique en courant continu, la recharge de flottes et les projets de recharge haute puissance.

Le CCS2 est-il identique au type 2 ?

Non. Le type 2 est principalement une interface de charge CA. Le CCS2 utilise la partie supérieure du type 2 et ajoute deux contacts CC inférieurs pour la charge rapide CC. Une prise CCS2 peut généralement accepter une fiche CA de type 2, mais une prise de type 2 uniquement ne prend pas en charge la charge rapide CCS2.

Quelle est la disposition des broches du connecteur CCS2 ?

Une prise d'alimentation CCS2 complète pour véhicule comprend la zone de contact CA de type 2, la terre de protection, le pilote de commande, le pilote de proximité et deux contacts CC inférieurs. Dans les prises de charge CC2, les contacts d'alimentation CA peuvent ne pas toujours être occupés, car la charge CC haute puissance utilise les pôles CC+ et CC- pour l'alimentation.

Une entrée CCS2 peut-elle prendre en charge à la fois la charge en courant alternatif et en courant continu ?

Oui, si le véhicule et le système de charge sont compatibles avec les deux modes. La charge en courant alternatif utilise la partie de type 2 de la prise, tandis que la charge rapide en courant continu utilise les contacts inférieurs. La compatibilité physique ne suffit pas ; le véhicule doit prendre en charge le mode de charge requis, le processus de communication et la logique de sécurité.

Tous les chargeurs CCS2 nécessitent-ils des connecteurs refroidis par liquide ?

Non. Les connecteurs CCS2 à refroidissement par air conviennent à la charge CC de puissance moyenne, à une utilisation modérée, au stationnement prolongé et aux sites où le coût est un facteur important. Les connecteurs CCS2 à refroidissement liquide sont plus adaptés aux applications à courant élevé soutenu, aux sites à forte utilisation, aux climats chauds et aux projets où la réduction de puissance ou la température de manipulation sont des points critiques.

Quels sont les points à vérifier avant de choisir un connecteur CCS2 ?

Les acheteurs doivent confirmer le marché cible, la compatibilité avec les véhicules, la puissance de sortie du chargeur, la tension et l'intensité nominales, le système de refroidissement, la longueur du câble, le système de verrouillage, l'indice de protection IP, la certification et le plan de maintenance. Le support du fournisseur, la documentation, les pièces détachées et la fiabilité des livraisons sont également des éléments importants dans les projets B2B.

Choisir des connecteurs CCS2 pour un projet de recharge ?

Le choix du connecteur CCS2 approprié ne se limite pas à la forme de la fiche ou au courant nominal. L'adéquation au marché, la compatibilité avec le véhicule, le système de refroidissement, la conception du câble, la certification et les exigences de maintenance sont autant d'éléments qui influent sur les performances du projet.
